FOTOVOLT NA2X 1 kV; mm2
FOTOVOLT NA2X 1 kV; mm2
Para la interconexión de sistemas de energía fotovoltaicos.
Lee másDescripción
Descripción
Estándares
-
InternacionalUL 4703
-
NacionalNTP-IEC 60228; UL 2556
Aplicación:
Para la interconexión de sistemas de energía fotovoltaicos. Temperatura máxima de operación 90°C, en ambientes secos o húmedos.
Construcción:

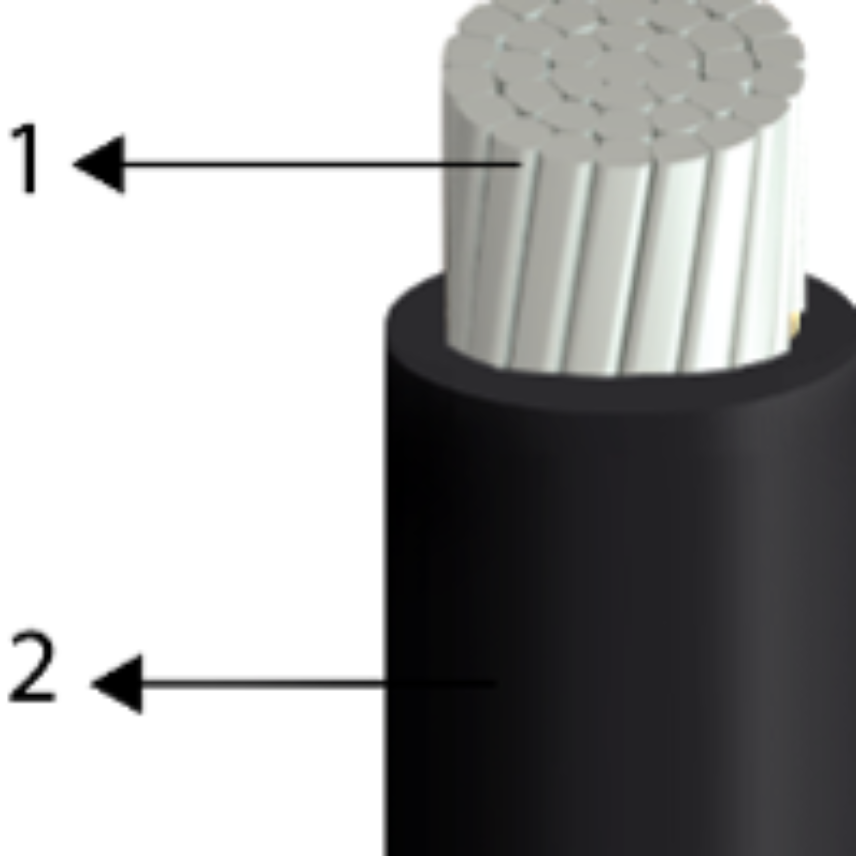

1. Conductor: Aluminio 1350, clase 2.
2. Aislamiento: Polietileno reticulado XLPE antillama.
Principales características:
Resistente a la abrasión, humedad y calor, alta resistencia de aislamiento. Resistencia a los rayos solares. Resistente a la propagación vertical de la llama FT1 y VW-1.Resistente a la propagación horizontal de la llama FT2. Se utiliza para el cableado de interconexión de un sistema de energía fotovoltaica con toma de tierra y sin conexión a tierra descrito en la sección 690.31(A) y otras partes aplicables del Código eléctrico nacional (NEC), NFPA 70. El cable está construido de acuerdo con el último estándar para cable fotovoltaico, UL 4703.
Sección:
Desde 35 mm2 hasta 300 mm2.
Marcación:
E501952(UL) INDECO S.A. (Sección) FOTOVOLT NA2X PV WIRE 90° DRY AND WET 1000 V SUN RES - VW 1- Año - Metrado secuencial.
Embalaje:
En carretes de madera no retornables.
Color:
Negro.
Normas nacionales aplicables
NTP-IEC 60228: Conductores para cables aislados.
Normas internacionales aplicables
IEC 60228: Conductores para cables aislados.
UL 4703: Norma para conductor unipolar aislado con o sin cubierta para sistemas de energía fotovoltaicos de 600, 1000 ó 2000 V.
UL 2556: Métodos de ensayo para alambre y cable. Sección 9.1: Ensayo de propagación de llama - FT2/FH (muestra horizontal).
UL 2556: Métodos de ensayo para alambre y cable. Sección 9.3: Ensayo de propagación de llama -FT1 (muestra vertical).
UL 2556: Métodos de ensayo para alambre y cable. Sección 9.4: Ensayo de propagación de llama - VW-1 (muestra vertical).
UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.
RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.
R=Dxf
R: Radio de curvatura una vez instalado (mm)
D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)
f: Factor multiplicativo; dado en la siguiente tabla:
Condiciones de Cálculo de Corriente B.T.; 90°C
CONDICIONES DE CALCULO DE CORRIENTE
Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Temperatura del terreno : 20°C.
Profundidad de tendido : 0,7 m.
Resistividad térmica del terreno : 1,0 K.m/W.
