FREETOX NA2XOH 0,6/1 kV (1,5/1,5 kV DC) Unipolar; Resist. UV; METRIUM

Productos

FREETOX NA2XOH 0,6/1 kV 120 mm2

Nexans ref. P00011737-6

  • Embalaje: Bolsa (Dia)
  • Diámetro del conductor: 12.7 mm
  • Diámetro sobre cubierta: 17.3 mm
  • Peso aproximado: 466 kg/km



FREETOX NA2XOH 0,6/1 kV 150 mm2

Nexans ref. P00006114-8

  • Embalaje: Bolsa (Dia)
  • Diámetro del conductor: 14.1 mm
  • Diámetro sobre cubierta: 19.3 mm
  • Peso aproximado: 563 kg/km



FREETOX NA2XOH 0,6/1 kV 185 mm2

Nexans ref. P00005687-5

  • Diámetro del conductor: 15.8 mm
  • Diámetro sobre cubierta: 21.7 mm
  • Peso aproximado: 700 kg/km



FREETOX NA2XOH 0,6/1 kV 240 mm2

Nexans ref. P00005688-11

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 18.0 mm
  • Diámetro sobre cubierta: 24 mm
  • Peso aproximado: 874 kg/km



FREETOX NA2XOH 0,6/1 kV 25 mm2

Nexans ref. P00011646-4

  • Embalaje: Bolsa (Dia)
  • Diámetro del conductor: 5.8 mm
  • Diámetro sobre cubierta: 9.6 mm
  • Peso aproximado: 133 kg/km



FREETOX NA2XOH 0,6/1 kV 300 mm2

Nexans ref. P00029505-4

  • Embalaje: Bolsa (Dia)
  • Diámetro del conductor: 20.2 mm
  • Diámetro sobre cubierta: 26.5 mm
  • Peso aproximado: 1082 kg/km



FREETOX NA2XOH 0,6/1 kV 35 mm2

Nexans ref. P00011647-5

  • Embalaje: Bolsa (Dia)
  • Diámetro del conductor: 6.8 mm
  • Diámetro sobre cubierta: 10.6 mm
  • Peso aproximado: 168 kg/km



FREETOX NA2XOH 0,6/1 kV 400 mm2

Nexans ref. P00011742-4

  • Embalaje: Bolsa (Dia)
  • Diámetro del conductor: 23.1 mm
  • Diámetro sobre cubierta: 30.2 mm
  • Peso aproximado: 1389 kg/km



FREETOX NA2XOH 0,6/1 kV 50 mm2

Nexans ref. P00011648-4

  • Diámetro del conductor: 7.9 mm
  • Diámetro sobre cubierta: 11.9 mm
  • Peso aproximado: 216 kg/km



FREETOX NA2XOH 0,6/1 kV 70 mm2

Nexans ref. P00011649-3

  • Diámetro del conductor: 9.5 mm
  • Diámetro sobre cubierta: 13.9 mm
  • Peso aproximado: 295 kg/km



FREETOX NA2XOH 0,6/1 kV 95 mm2

Nexans ref. P00016492-3

  • Diámetro del conductor: 11.4 mm
  • Diámetro sobre cubierta: 15.8 mm
  • Peso aproximado: 382 kg/km



Descripción

Descripción

Estándares

  • Internacional
    IEC 60228; IEC 60332-1-2; IEC 60332-3-24 Cat.C; IEC 60502-1; IEC 60684-2; IEC 60754-1; IEC 60754-2; IEC 61034-2
  • Nacional
    ICEA S-95-658; NTP-IEC 60228; NTP-IEC 60502-1; UL 2556

Aplicacion:

En redes electricas de distribucion de baja tension. Aplicacion especial en aquellos ambientes poco ventilados, aplicacion directa en lugares de alta afluencia de publico. Se puede instalar en ductos o en ambientes secos, humedos o mojados.

Construccion:

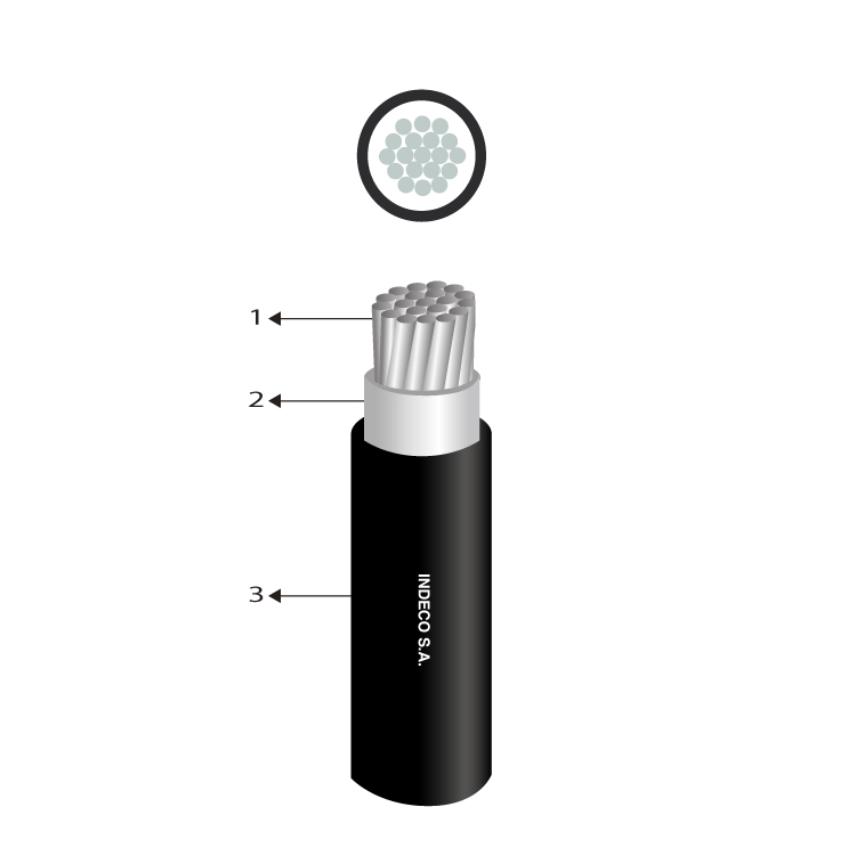

1. Conductor: Aluminio compactado 1350, clase 2.

2. Aislamiento: Polietileno reticulado XLPE.

3. Cubierta externa: Compuesto termoplastico libre de halogenos HFFR-UV.

Tension:

CA 0,6/1 kV (1,2 kV).

CC 1,5/1,5 kV (1,8 kV).

Principales caracteristicas:

El cable tiene excelentes propiedades electricas. El aislamiento de polietileno reticulado permite mayor capacidad de corriente en cualquier condicion de operacion, minimas perdidas dielectricas, alta resistencia de aislamiento. La cubierta externa tiene las siguientes caracteristicas: No propaga el incendio, cero emision de humos densos y libre de halogenos. Resistencia a los aceites y rayos solares.

Seccion:

Desde 25 mm2 hasta 400 mm2.

Marcacion:

INDECO S.A. FREETOX NA2XOH 0,6/1 kV Seccion - Año (- metrado secuencial. II metrado secuencial m. +).

Embalaje:

En carretes de madera no retornables.

Color:

Aislamiento: Natural.

Cubierta externa: Negro-UV.

Normas nacionales

NTP-IEC 60228: Conductores para cables aislados.

NTP-IEC 60502-1: Cables de energía con aislamiento extruído y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

Normas internacionales aplicables

IEC 60228: Conductores para cables aislados.

IEC 60502-1: Cables de energía con aislamiento extruído y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.

UL 2556: Métodos de ensayo para alambre y cable. Seccion 9.3: Ensayo de propagacion de llama - FT-1 (muestra vertical).

IEC 60332-3-24: Ensayo para llama vertical extendida de alambres agrupados o cables montados verticalmente - Categoria C.

IEC 60684-2: Tubos flexibles aislantes - Parte 2: Metodos de ensayo.

IEC 60754-1: Ensayo de los gases desprendidos durante la combustion de materiales procedentes de los cables - Parte 1: Determinacion del contenido de gases halogenos acidos.

IEC 60754-2: Ensayo de los gases desprendidos durante la combustion de materiales procedentes de los cables - Parte 2: Determinación de la acidez (por medida del pH) y la conductividad.

IEC 61034-2: Medida de la densidad de los humos emitidos por cables en combustión bajo condiciones definidas.

ICEA S-95-658: Cables de distribucion de tension nominal hasta 2000 V. Seccion 6.4.2: Ensayo de inmersion en aceite.

UL 2556: Metodos de ensayo para alambre y cable. Sección 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente: Conductor de Aluminio Unipolar L.V.; Libre de halógenos 90°C

VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009 :

TABLA B.52.5 (METODO D1: Enterrado en ducto en formación tringular).
TABLA B.52.13 (METODO F: Al aire en formación plana y en contacto).
TABLA B.52.13 (METODO F: Al aire en formación triangular).

Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Temperatura del terreno : 20°C.
Profundidad de tendido hasta : 0,8 m.
Resistividad térmica del terreno : 2,5 K.m/W.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio 1350
Material de aislamiento
XLPE
Cubierta exterior
Compuesto Termoplástico Libre de Halógenos - Resist. UV
Color de cubierta
Negro - UV
Libre de halógenos
IEC 60754-1
Forma del conductor
Cableado Compactado

Características eléctricas

Características eléctricas

Rigidez dieléctrica
3.5 kV
Tiempo Rigidez Dielectrica Vca al aislamiento
5 min.

Características de uso

Características de uso

Resistencia a aceites
ICEA S-95-658
Toxicidad de los gases
Cero Toxicidad IEC 60684-2
Corrosividad de los gases
Cero pH Corrosividad IEC 60754-2
Densidad de los humos
Cero Emisión de Humos - IEC 61034-2
No propagación de la llama
IEC 60332-1-2; FT1
No propagador del incendio
IEC 60332-3-24 Cat.C
Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
Marcación secuencial
Doble marcación del metraje secuencial METRIUM
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
