NA2X2Y 0,6/1(1,2) kV; 1,5/1,5(1,8) kV DC; Unipolar; Resist. UV; Aditivo Anti-Roedor

Productos

NA2X2Y 0,6/1 kV 35 mm2

Nexans ref. P00034805-0

  • Sección del conductor: 35 mm²
  • Diámetro del conductor: 6,8 mm
  • Mínimo espesor de aislamiento: 0,9 mm
  • Mínimo espesor de cubierta: 0,9 mm
  • Diámetro sobre cubierta: 10,6 mm
  • Peso aproximado: 143 kg/km



NA2X2Y 0,6/1 kV 50 mm2

Nexans ref. P00034806-0

  • Sección del conductor: 50 mm²
  • Diámetro del conductor: 7,9 mm
  • Mínimo espesor de aislamiento: 1,0 mm
  • Mínimo espesor de cubierta: 0,9 mm
  • Diámetro sobre cubierta: 11,9 mm
  • Peso aproximado: 187 kg/km



NA2X2Y 0,6/1 kV 70 mm2

Nexans ref. P00034807-0

  • Sección del conductor: 70 mm²
  • Diámetro del conductor: 9,5 mm
  • Mínimo espesor de aislamiento: 1,1 mm
  • Mínimo espesor de cubierta: 0,9 mm
  • Diámetro sobre cubierta: 13,7 mm
  • Peso aproximado: 254 kg/km



NA2X2Y 0,6/1 kV 95 mm2

Nexans ref. P00034808-0

  • Sección del conductor: 95 mm²
  • Diámetro del conductor: 11,4 mm
  • Mínimo espesor de aislamiento: 1,1 mm
  • Mínimo espesor de cubierta: 1,0 mm
  • Diámetro sobre cubierta: 15,8 mm
  • Peso aproximado: 346 kg/km



NA2X2Y 0,6/1 kV 120 mm2

Nexans ref. P00034809-0

  • Sección del conductor: 120 mm²
  • Diámetro del conductor: 12,7 mm
  • Mínimo espesor de aislamiento: 1,2 mm
  • Mínimo espesor de cubierta: 1,0 mm
  • Diámetro sobre cubierta: 17,3 mm
  • Peso aproximado: 417 kg/km



NA2X2Y 0,6/1 kV 150 mm2

Nexans ref. P00034810-0

  • Sección del conductor: 150 mm²
  • Diámetro del conductor: 14,1 mm
  • Mínimo espesor de aislamiento: 1,4 mm
  • Mínimo espesor de cubierta: 1,1 mm
  • Diámetro sobre cubierta: 19,3 mm
  • Peso aproximado: 525 kg/km



NA2X2Y 0,6/1 kV 240 mm2

Nexans ref. P00034811-0

  • Sección del conductor: 185 mm²
  • Diámetro del conductor: 15,8 mm
  • Mínimo espesor de aislamiento: 1,6 mm
  • Mínimo espesor de cubierta: 1,2 mm
  • Diámetro sobre cubierta: 21,7 mm
  • Peso aproximado: 652 kg/km



NA2X2Y 0,6/1 kV 300 mm2

Nexans ref. P00034812-0

  • Sección del conductor: 240 mm²
  • Diámetro del conductor: 18,0 mm
  • Mínimo espesor de aislamiento: 1,7 mm
  • Mínimo espesor de cubierta: 1,2 mm
  • Diámetro sobre cubierta: 24,1 mm
  • Peso aproximado: 828 kg/km



NA2X2Y 0,6/1 kV 400 mm2

Nexans ref. P00034813-0

  • Sección del conductor: 300 mm²
  • Diámetro del conductor: 20,4 mm
  • Mínimo espesor de aislamiento: 1,8 mm
  • Mínimo espesor de cubierta: 1,2 mm
  • Diámetro sobre cubierta: 26,7 mm
  • Peso aproximado: 1033 kg/km



NA2X2Y 0,6/1 kV 500 mm2

Nexans ref. P00034814-0

  • Sección del conductor: 400 mm²
  • Diámetro del conductor: 23,1 mm
  • Mínimo espesor de aislamiento: 2,0 mm
  • Mínimo espesor de cubierta: 1,4 mm
  • Diámetro sobre cubierta: 30,2 mm
  • Peso aproximado: 1312 kg/km



NA2X2Y 0,6/1 kV 630 mm2

Nexans ref. P00034815-0

  • Sección del conductor: 630 mm²
  • Diámetro del conductor: 29,7 mm
  • Mínimo espesor de aislamiento: 2,4 mm
  • Mínimo espesor de cubierta: 1,6 mm
  • Diámetro sobre cubierta: 38,1 mm
  • Peso aproximado: 2144 kg/km



Descripción

Descripción

Estándares

  • Internacional
    IEC 60228; IEC 60332-1-2; IEC 60502-1; IEC 60684-2; IEC 60754-1; IEC 60754-2; IEC 61034-2
  • Nacional
    ICEA S-95-658; NTP-IEC 60228; NTP-IEC 60502-1; UL 2556



Aplicacion:

Aplicacion general como cable de energia. En redes electricas de distribucion de baja tension, instalaciones industriales, en edificios y estaciones de maniobra. En instalaciones fijas, en ambientes interiores y exteriores (en bandejas, canaletas, engrapadas). Se puede instalar en ductos, en lugares secos y humedos.



Construccion:

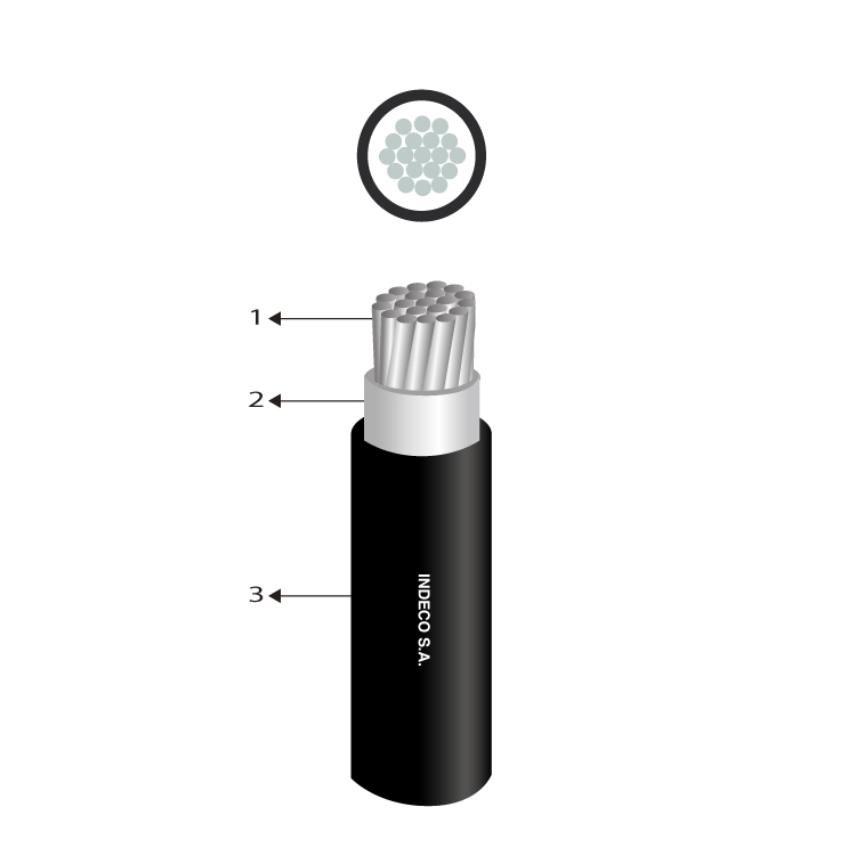

1. Conductor: Aluminio compactado 1350, clase 2.

2. Aislamiento: Polietileno reticulado XLPE.

3. Cubierta externa: Polietileno Lineal de Baja Densidad LLDPE-UV con aditivo Anti-Roedor.



Tension:

CA 0,6/1 kV (1,2 kV).

CC 1,5/1,5 kV (1,8 kV).



Principales caracteristicas:

Buenas propiedades electricas y mecanicas. El aislamiento de polietileno reticulado permite mayor capacidad de corriente en cualquier condicion de operacion, minimas perdidas dielectricas, alta resistencia de aislamiento. La cubierta exterior tiene las siguientes caracteristicas: baja emision de humos densos y libre de halogenos. Resistencia a la abrasion, humedad y rayos solares. Adecuada resistencia a las grasas y aceites. No propaga la llama. Resistente al ataque de roedores.

Seccion:

Desde 35 mm2 hasta 630 mm2.

Marcacion:

INDECO S.A. NA2X2Y 0,6/1 kV - Seccion - Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Aislamiento: Natural.

Cubierta externa: Negro-UV.



Normas nacionales

NTP-IEC 60228: Conductores para cables aislados.

NTP-IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.



Normas internacionales aplicables

IEC 60228: Conductores para cables aislados.

IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 9.3: Ensayo de propagacion de llama - FT-1 (muestra vertical).

IEC 60684-2: Tubos flexibles aislantes - Parte 2: Metodos de ensayo.

IEC 60754-1: Ensayo de los gases desprendidos durante la combustion de materiales procedentes de los cables - Parte 1: Determinacion del contenido de gases halogenos acidos.

IEC 60754-2: Ensayo de los gases desprendidos durante la combustion de materiales procedentes de los cables - Parte 2: Determinacion de la acidez (por medida del pH) y la conductividad.

IEC 61034-2: Medida de la densidad de los humos emitidos por cables en combustion bajo condiciones definidas.

ICEA S-95-658: Cables de distribucion de tension nominal hasta 2000 V. Seccion 6.4.2: Ensayo de inmersion en aceite.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.







RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente: Conductor de Aluminio Unipolar L.V.; 90°C

VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009 :

TABLA B.52.5 (METODO D2: Enterrado en formación triangular).
TABLA B.52.13 (METODO F: Al aire en formación plana y en contacto).
TABLA B.52.13 (METODO F: Al aire en formación triangular).

Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Temperatura del terreno : 20°C.
Profundidad de tendido hasta : 0,8 m.
Resistividad térmica del terreno : 2,5 K.m/W.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio 1350
Material de aislamiento
XLPE
Cubierta exterior
LLDPE-UV / Anti-roedor
Color de cubierta
Negro - UV
Libre de halógenos
IEC 60754-1

Características eléctricas

Características eléctricas

Rigidez dieléctrica
3,5 kV
Tiempo Rigidez Dielectrica Vca al aislamiento
5 min.

Características de uso

Características de uso

Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
Resistencia a aceites
ICEA S-95-658
Toxicidad de los gases
Baja Toxicidad IEC 60684-2
Corrosividad de los gases
Baja pH Corrosividad IEC 60754-2
Densidad de los humos
Baja Emisión de Humos - IEC 61034-2
No propagación de la llama
IEC 60332-1-2; FT1
Proteccion Roedor
Cubierta con aditivo AntiRoedor
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
