NA2XY 0,6/1 kV Unipolar

Productos

NA2XY 0,6/1 kV 10 mm2

Nexans ref. P00006091-3

  • Embalaje: Bobina
  • Diámetro del conductor: 3,6 mm
  • Diámetro sobre cubierta: 7 mm
  • Peso aproximado: 61 kg/km



NA2XY 0,6/1 kV 16 mm2

Nexans ref. P00006069-3

  • Embalaje: Bobina
  • Diámetro del conductor: 4,6 mm
  • Diámetro sobre cubierta: 8 mm
  • Peso aproximado: 84 kg/km



NA2XY 0,6/1 kV 25 mm2

Nexans ref. P00006072-4

  • Embalaje: Bobina
  • Diámetro del conductor: 5,8 mm
  • Diámetro sobre cubierta: 9,6 mm
  • Peso aproximado: 123 kg/km



NA2XY 0,6/1 kV 35 mm2

Nexans ref. P00006071-4

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 6,8 mm
  • Diámetro sobre cubierta: 10,6 mm
  • Peso aproximado: 156 kg/km



NA2XY 0,6/1 kV 50 mm2

Nexans ref. P00003593-5

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 7,9 mm
  • Diámetro sobre cubierta: 11,9 mm
  • Peso aproximado: 201 kg/km



NA2XY 0,6/1 kV 70 mm2

Nexans ref. P00003590-4

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 9,5 mm
  • Diámetro sobre cubierta: 13,7 mm
  • Peso aproximado: 268 kg/km



NA2XY 0,6/1 kV 95 mm2

Nexans ref. P00003577-5

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 11,4 mm
  • Diámetro sobre cubierta: 15,8 mm
  • Peso aproximado: 364 kg/km



NA2XY 0,6/1 kV 120 mm2

Nexans ref. P00003591-2

  • Embalaje: Bobina
  • Diámetro del conductor: 12,7 mm
  • Diámetro sobre cubierta: 17,3 mm
  • Peso aproximado: 440 kg/km



NA2XY 0,6/1 kV 150 mm2

Nexans ref. P00003592-2

  • Embalaje: Bobina
  • Diámetro del conductor: 14,1 mm
  • Diámetro sobre cubierta: 19,3 mm
  • Peso aproximado: 553 kg/km



NA2XY 0,6/1 kV 185 mm2

Nexans ref. P00002324-3

  • Embalaje: Bobina
  • Diámetro del conductor: 15,8 mm
  • Diámetro sobre cubierta: 21,7 mm
  • Peso aproximado: 686 kg/km



NA2XY 0,6/1 kV 240 mm2

Nexans ref. P00002657-6

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 17,9 mm
  • Diámetro sobre cubierta: 24 mm
  • Peso aproximado: 859 kg/km



NA2XY 0,6/1 kV 300 mm2

Nexans ref. P00002658-6

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 20,2 mm
  • Diámetro sobre cubierta: 26,5 mm
  • Peso aproximado: 1065 kg/km



NA2XY 0,6/1 kV 400 mm2

Nexans ref. P00002659-4

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 23,1 mm
  • Diámetro sobre cubierta: 30,2 mm
  • Peso aproximado: 1357 kg/km



NA2XY 0,6/1 kV 500 mm2

Nexans ref. P00009060-3

  • Embalaje: Bobina
  • Diámetro del conductor: 26,2 mm
  • Diámetro sobre cubierta: 33,9 mm
  • Peso aproximado: 1750 kg/km



NA2XY 0,6/1 kV 630 mm2

Nexans ref. P00009659-3

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 29,6 mm
  • Diámetro sobre cubierta: 38 mm
  • Peso aproximado: 2207 kg/km



Descripción

Descripción

Estándares

  • Internacional
    IEC 60228; IEC 60332-1-2; IEC 60502-1; IEC 60811-401; IEC 60811-402; IEC 60811-409; IEC 60811-501; IEC 60811-502; IEC 60811-504; IEC 60811-505; IEC 60811-506; IEC 60811-507; IEC 60811-508; IEC 60811-509
  • Nacional
    ICEA S-95-658; NTP-IEC 60228; NTP-IEC 60502-1; UL 2556



Aplicacion:

Aplicacion general como cable de energia. En redes electricas de distribucion de baja tension, instalaciones industriales, en edificios y estaciones de maniobra. En instalaciones fijas, en ambientes interiores y exteriores (en bandejas, canaletas, engrapadas). Se puede instalar en ductos, en ambientes secos y humedos.

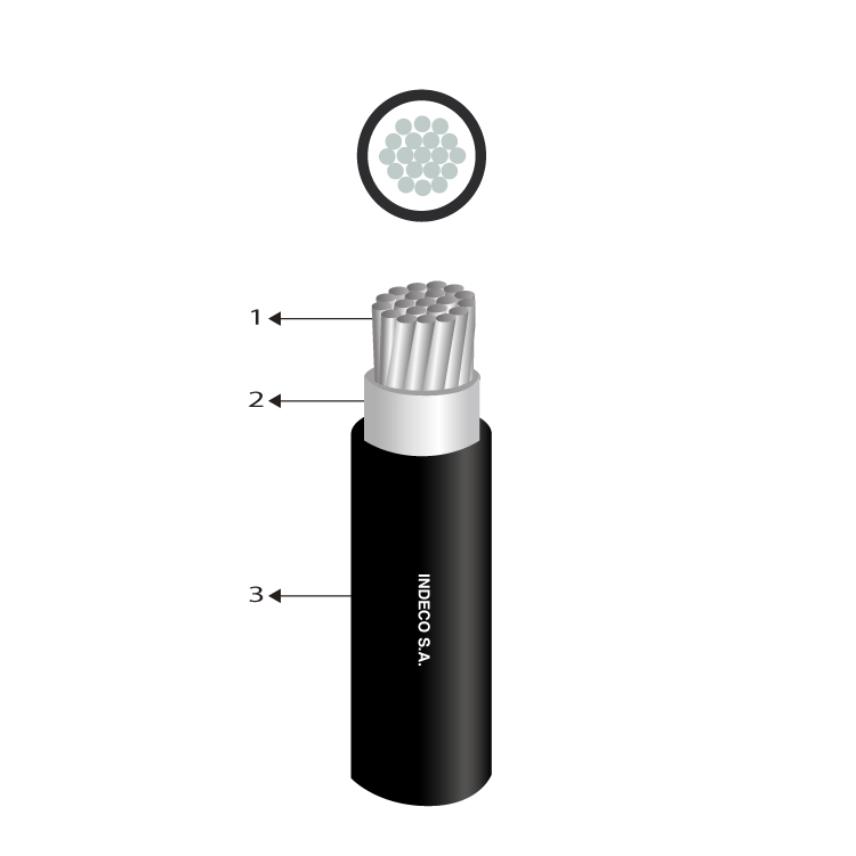

Construccion:

1. Conductor: Aluminio compactado 1350, clase 2.

2. Aislamiento: Polietileno reticulado XLPE.

3. Cubierta externa: Compuesto de PVC.



Principales caracteristicas:

Buenas propiedades electricas y mecanicas. El aislamiento de polietileno reticulado permite mayor capacidad de corriente en cualquier condicion de operacion, minimas perdidas dielectricas, alta resistencia de aislamiento. La cubierta externa de PVC le otorga una adecuada resistencia a las grasas, aceites y a la abrasion. No propaga la llama. Resistencia a los rayos solares.

Seccion:

Desde 10 mm2 hasta 630 mm2.

Marcacion:

NEXANS INDECO S.A. NA2XY 0,6/1 kV - Seccion - Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Aislamiento: Natural.

Cubierta externa: Negro.

Normas nacionales

NTP-IEC 60228: Conductores para cables aislados.

NTP-IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

Normas internacionales aplicables

IEC 60228: Conductores para cables aislados.

IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 9.3: Ensayo de propagacion de llama - FT-1 (muestra vertical).

IEC 60811-401: Metodos de envejecimiento termico. Envejecimiento en horno de aire.

IEC 60811-402: Ensayo de absorcion de agua.

IEC 60811-409: Ensayo de perdida de masa de aislamientos y cubiertas termoplasticas.

IEC 60811-501: Ensayos para la determinacion de las propiedades mecánicas.

IEC 60811-502: Ensayo de contraccion para aislamientos.

IEC 60811-504: Ensayo de doblado a baja temperatura para aislamientos y cubiertas.

IEC 60811-505: Elongacion a baja temperatura para aislamientos y cubiertas.

IEC 60811-506: Ensayo de impacto a baja temperatura para aislamientos y cubiertas.

IEC 60811-507: Ensayo de alargamiento en caliente para materiales reticulables.

IEC 60811-508: Ensayo de presion a alta temperatura para aislamientos y cubiertas.

IEC 60811-509: Ensayo de resistencia al agrietamiento para aislamientos y cubiertas.

ICEA S-95-658: Cables de distribucion de tension nominal hasta 2000 V. Seccion 6.4.2: Ensayo de inmersion en aceite.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente: Conductor de Aluminio Unipolar L.V.; 90°C

VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009 :

TABLA B.52.5 (METODO D2: Enterrado en formación triangular).
TABLA B.52.13 (METODO F: Al aire en formación plana y en contacto).
TABLA B.52.13 (METODO F: Al aire en formación triangular).

Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Temperatura del terreno : 20°C.
Profundidad de tendido hasta : 0,8 m.
Resistividad térmica del terreno : 2,5 K.m/W.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio 1350
Material de aislamiento
XLPE
Cubierta exterior
PVC
Color de cubierta
Negro
Libre de plomo
Si
Flexibilidad del conductor
Clase 2 IEC 60228
Forma del conductor
Cableado Compactado

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U (Um)
0.6/ 1 (1.2) kV
Rigidez dieléctrica
3,5 kV
Tiempo Rigidez Dielectrica Vca al aislamiento
5 min.

Características de uso

Características de uso

Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
No propagación de la llama
IEC 60332-1-2; FT1
Resistencia a aceites
ICEA S-95-658
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
