NA2XY 0,6/1 kV Multipolar

Productos

NA2XY 0,6/1 kV 3x120 mm2

Nexans ref. P00013475-1

  • Embalaje: Bobina
  • Diámetro del conductor: 12,8 mm
  • Diámetro sobre cubierta: 38,3 mm
  • Peso aproximado: 2091 kg/km



NA2XY 0,6/1 kV 3x16 mm2

Nexans ref. P00022023-1

  • Embalaje: Bobina
  • Diámetro del conductor: 4,6 mm
  • Diámetro sobre cubierta: 17,1 mm
  • Peso aproximado: 385 kg/km



NA2XY 0,6/1 kV 3x185 mm2

Nexans ref. P00017373-1

  • Embalaje: Bobina
  • Diámetro del conductor: 16,0 mm
  • Diámetro sobre cubierta: 48 mm
  • Peso aproximado: 3258 kg/km



NA2XY 0,6/1 kV 3x25 mm2

Nexans ref. P00009487-1

  • Embalaje: Bobina
  • Diámetro del conductor: 5,8 mm
  • Diámetro sobre cubierta: 20,6 mm
  • Peso aproximado: 566 kg/km



NA2XY 0,6/1 kV 3x35 mm2

Nexans ref. P00017249-1

  • Embalaje: Bobina
  • Diámetro del conductor: 6,9 mm
  • Diámetro sobre cubierta: 22,8 mm
  • Peso aproximado: 716 kg/km



NA2XY 0,6/1 kV 3x50 mm2

Nexans ref. P00012457-1

  • Embalaje: Bobina
  • Diámetro del conductor: 8,0 mm
  • Diámetro sobre cubierta: 26,1 mm
  • Peso aproximado: 945 kg/km



NA2XY 0,6/1 kV 3x70 mm2

Nexans ref. P00017250-1

  • Embalaje: Bobina
  • Diámetro del conductor: 9,8 mm
  • Diámetro sobre cubierta: 30,8 mm
  • Peso aproximado: 1316 kg/km



NA2XY 0,6/1 kV 3x95 mm2

Nexans ref. P00009488-2

  • Embalaje: Bobina
  • Diámetro del conductor: 11,5 mm
  • Diámetro sobre cubierta: 34,7 mm
  • Peso aproximado: 1712 kg/km



NA2XY 0,6/1 kV 4x35 mm2

Nexans ref. P00035723-0

  • Embalaje: Bobina (Dia)
  • Diámetro del conductor: 6,9 mm
  • Diámetro sobre cubierta: 23,7 mm
  • Peso aproximado: 606 kg/km



Descripción

Descripción

Estándares

  • Internacional
    IEC 60228; IEC 60332-1-2; IEC 60502-1; IEC 60811-401; IEC 60811-402; IEC 60811-409; IEC 60811-501; IEC 60811-502; IEC 60811-504; IEC 60811-505; IEC 60811-506; IEC 60811-507; IEC 60811-508; IEC 60811-509
  • Nacional
    ICEA S-95-658; NTP-IEC 60228; NTP-IEC 60502-1; UL 2556



Aplicación:

Aplicacion general como cable de energia. En redes electricas de distribucion de baja tension, instalaciones industriales, en edificios y estaciones de maniobra. En instalaciones fijas, en ambientes interiores y exteriores (en bandejas, canaletas, engrapadas). Se puede instalar en ductos, en lugares secos y humedos.

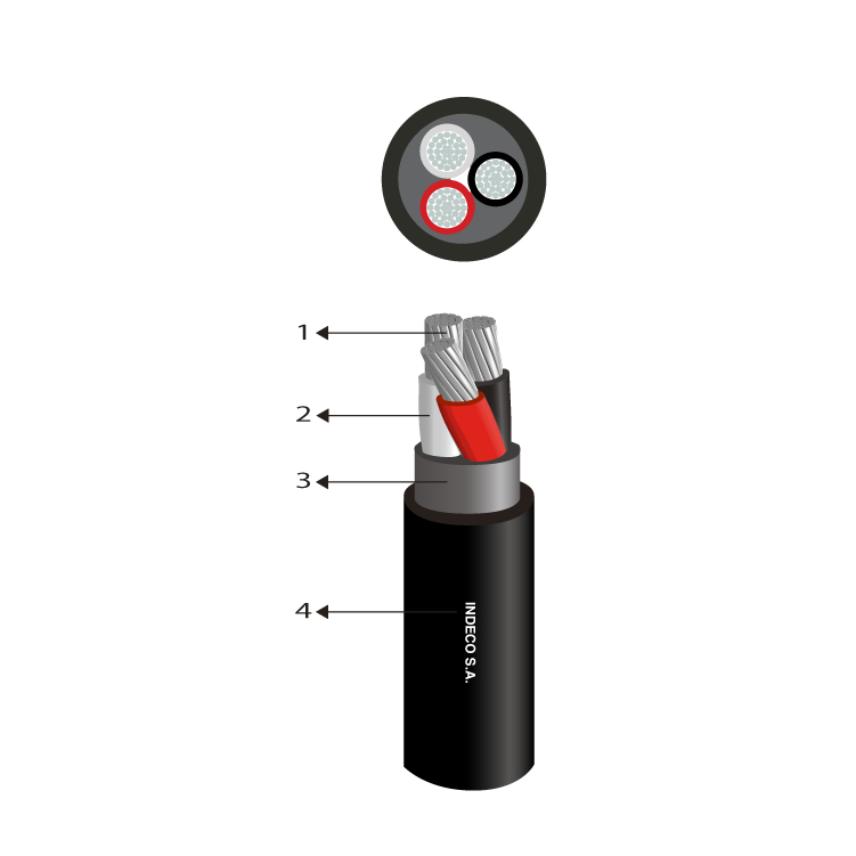

Construcción:

1. Conductor: Aluminio compactado 1350, clase 2.

2. Aislamiento: Polietileno reticulado XLPE.

3. Relleno: Compuesto de PVC.

4. Cubierta externa: Compuesto de PVC.



Principales características:

Buenas propiedades electricas y mecanicas. El aislamiento de XLPE permite mayor capacidad de corriente en cualquier condicion de operacion, minimas perdidas dielectricas, alta resistencia de aislamiento. La cubierta externa de PVC le otorga una adecuada resistencia a las grasas, aceites y a la abrasion. Resistencia a los rayos solares. No propaga la llama.

Sección:

Desde 16 mm2 hasta 185 mm2.

Marcación:

INDECO S.A. NA2XY 0,6/1 kV - Nro. Fases x Sección - Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Aislamiento: Ver identificación de fases.

Cubierta externa: Negro.



Normas nacionales

NTP-IEC 60228: Conductores para cables aislados.

NTP-IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.



Normas internacionales aplicables

IEC 60228: Conductores para cables aislados.

IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.

IEC 60811-401: Metodos de envejecimiento termico. Envejecimiento en horno de aire.

IEC 60811-402: Ensayo de absorcion de agua.

IEC 60811-409: Ensayo de perdida de masa de aislamientos y cubiertas termoplasticas.

IEC 60811-501: Ensayos para la determinacion de las propiedades mecanicas.

IEC 60811-502: Ensayo de contraccion para aislamientos.

IEC 60811-504: Ensayo de doblado a baja temperatura para aislamientos y cubiertas.

IEC 60811-505: Elongacion a baja temperatura para aislamientos y cubiertas.

IEC 60811-506: Ensayo de impacto a baja temperatura para aislamientos y cubiertas.

IEC 60811-507: Ensayo de alargamiento en caliente para materiales reticulables.

IEC 60811-508: Ensayo de presion a alta temperatura para aislamientos y cubiertas.

IEC 60811-509: Ensayo de resistencia al agrietamiento para aislamientos y cubiertas.

ICEA S-95-658: Cables de distribucion de tension nominal hasta 2000 V. Seccion 6.4.2: Ensayo de inmersion en aceite.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon. Seccion 9.3: Ensayo de propagacion de llama - FT-1 (muestra vertical).

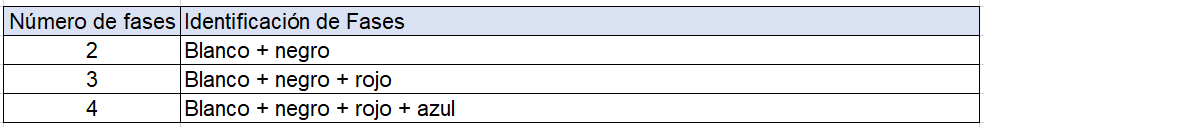

Identificación de Fases

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente: Conductor de Aluminio Multipolar L.V.; 90°C

VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009 :

TABLA B.52.5 (METODO D1: Ductos enterrado en formación tringular).
TABLA B.52.5 (METODO D2: Enterrado en formación tringular).
TABLA B.52.13 (METODO E: Al aire en formación triangular).

Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Temperatura del terreno : 20°C.
Profundidad de tendido hasta : 0,8 m.
Resistividad térmica del terreno : 2,5 K.m/W.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio 1350
Material de aislamiento
XLPE
Cubierta exterior
PVC
Color de cubierta
Negro
Libre de plomo
Si

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U (Um)
0.6/ 1 (1.2) kV
Rigidez dieléctrica
3,5 kV
Tiempo Rigidez Dielectrica Vca al aislamiento
5 min.

Características mecánicas

Características mecánicas

Flexibilidad del cable
Clase 2 IEC 60228

Características de uso

Características de uso

Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
No propagación de la llama
IEC 60332-1-2; FT1
Resistencia a aceites
ICEA S-95-658
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
