NA2XY 0,6/1 kV Multipolar C. Tierra aislada

Aplicacion:

Aplicacion general como cable de energia. En redes electricas de distribucion de baja tension, instalaciones industriales, en edificios y estaciones de maniobra. En instalaciones fijas, en ambientes interiores y exteriores (en bandejas, canaletas, engrapadas). Se puede instalar en ductos, en lugares secos y humedos.

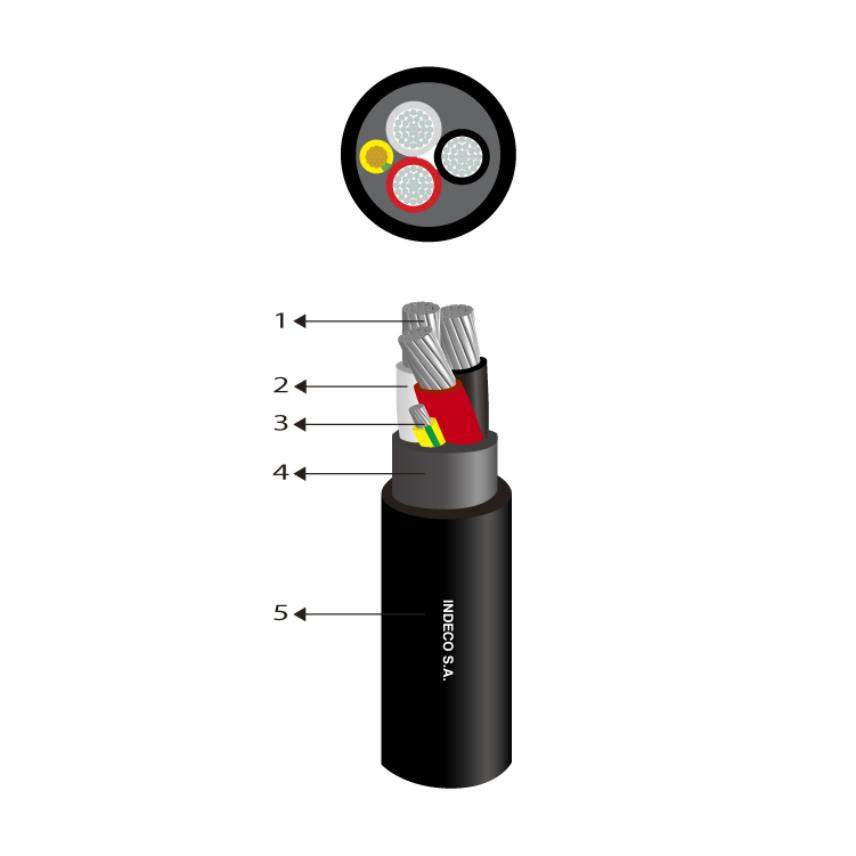

Construccion:

1. Conductor: Aluminio compactado 1350, clase 2.

2. Aislamiento: Polietileno reticulado XLPE.

3. Conductor de tierra aislado: Aluminio compactado 1350, clase 2 - XLPE

4. Relleno: Compuesto de PVC flexible.

5. Cubierta externa: Compuesto de PVC.

Principales caracteristicas:

Buenas propiedades electricas y mecanicas. El aislamiento de XLPE permite mayor capacidad de corriente en cualquier condicion de operacion, minimas perdidas dielectricas, alta resistencia de aislamiento. La cubierta externa de PVC le otorga una adecuada resistencia a las grasas, aceites y a la abrasion. Resistencia a los rayos solares. No propaga la llama.

Seccion:

Desde 35 mm² hasta 300 mm².

Marcacion:

INDECO S.A - NA2XY 0,6/1 kV - Nro. Fases x Seccion + Seccion C. tierra - Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

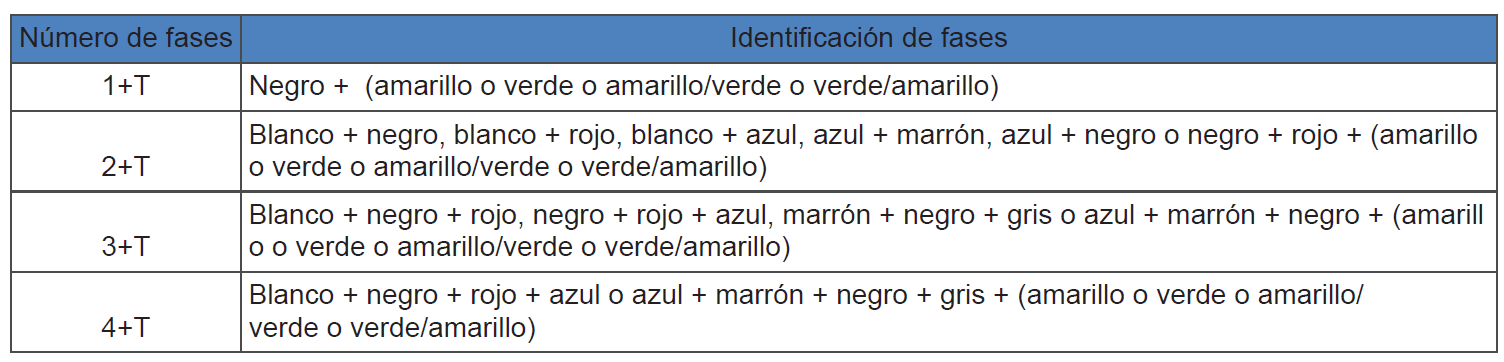

Aislamiento: Ver identificación de fases.

Cubierta externa: Negro.

Normas nacionales

NTP-IEC 60228: Conductores para cables aislados.

NTP-IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

Normas internacionales aplicables

IEC 60228: Conductores para cables aislados.

IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.

IEC 60811-401: Metodos de envejecimiento termico. Envejecimiento en horno de aire.

IEC 60811-402: Ensayo de absorcion de agua.

IEC 60811-409: Ensayo de perdida de masa de aislamientos y cubiertas termoplasticas.

IEC 60811-501: Ensayos para la determinacion de las propiedades mecanicas.

IEC 60811-502: Ensayo de contraccion para aislamientos.

IEC 60811-504: Ensayo de doblado a baja temperatura para aislamientos y cubiertas.

IEC 60811-505: Elongacion a baja temperatura para aislamientos y cubiertas.

IEC 60811-506: Ensayo de impacto a baja temperatura para aislamientos y cubiertas.

IEC 60811-507: Ensayo de alargamiento en caliente para materiales reticulables.

IEC 60811-508: Ensayo de presion a alta temperatura para aislamientos y cubiertas.

IEC 60811-509: Ensayo de resistencia al agrietamiento para aislamientos y cubiertas.

ICEA S-95-658: Cables de distribucion de tension nominal hasta 2000 V. Seccion 6.4.2: Ensayo de inmersion en aceite.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon. Seccion 9.3: Ensayo de propagacion de llama - FT-1 (muestra vertical).

VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009 :

TABLA B.52.5 (METODO D1: Ductos enterrado en formación tringular).
TABLA B.52.5 (METODO D2: Enterrado en formación tringular).
TABLA B.52.13 (METODO E: Al aire en formación triangular).

Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Temperatura del terreno : 20°C.
Profundidad de tendido hasta : 0,7 m.
Resistividad térmica del terreno : 2,5 K.m/W.
