NA2XY 0,6/1 kV (1,5/1,5 kV DC) AWG/kcmil Unipolar; UIC 895 OR

Productos

NA2XY 0,6/1 kV 600 kcmil

Nexans ref. P00032865-0

  • Calibre conductor: 600 kcmil
  • Diámetro del conductor: 20,7 mm
  • Mínimo espesor de aislamiento: 2,0 mm
  • Mínimo espesor de cubierta: 1,3 mm
  • Diámetro sobre cubierta: 27,6 mm
  • Peso aproximado: 1132 kg/km



NA2XY 0,6/1 kV 800 kcmil

Nexans ref. P00032866-0

  • Calibre conductor: 800 kcmil
  • Diámetro del conductor: 23,9 mm
  • Mínimo espesor de aislamiento: 2,2 mm
  • Mínimo espesor de cubierta: 1,4 mm
  • Diámetro sobre cubierta: 31,4 mm
  • Peso aproximado: 1482 kg/km



NA2XY 0,6/1 kV 900 kcmil

Nexans ref. P00032867-0

  • Calibre conductor: 900 kcmil
  • Diámetro del conductor: 25,4 mm
  • Mínimo espesor de aislamiento: 2,2 mm
  • Mínimo espesor de cubierta: 1,4 mm
  • Diámetro sobre cubierta: 32,9 mm
  • Peso aproximado: 1640 kg/km



Descripción

Descripción

Estándares

  • Internacional
    IEC 60332-1-2; IEC 60502-1; IEC 60754-1; UIC 895
  • Nacional
    ASTM B 231; NTP-IEC 60228; NTP-IEC 60502-1; SAE J-1127; UL 2556; UL 44; UNE 21123

Aplicación:

Aplicación general como cable de energía. En redes eléctricas de distribución de baja tensión, instalaciones industriales, en edificios y estaciones de maniobra. En instalaciones fijas, en ambientes interiores y exteriores (en bandejas, canaletas, engrapadas). Se puede instalar en ductos, en ambientes secos y húmedos.

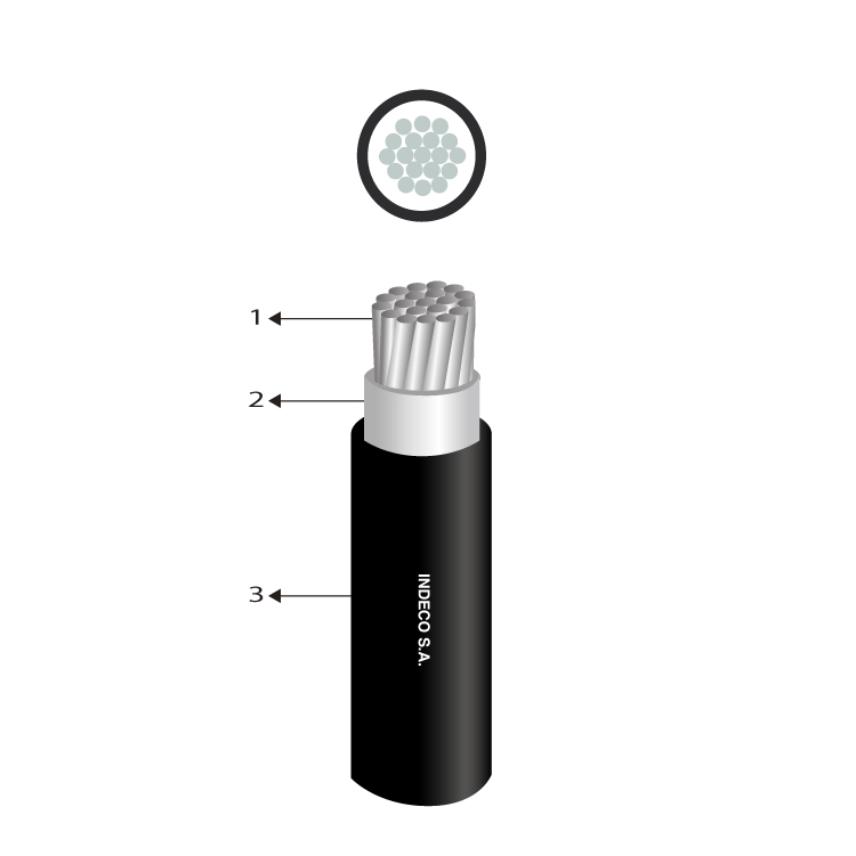

Construcción:

1. Conductor: Aluminio compactado 1350, clase B.

2. Aislamiento: Polietileno reticulado XLPE.

3. Cubierta externa: Compuesto de PVC antillama.

Tensión:

CA 0,6/1 kV (1,2 kV)

CC 1,5/1,5 kV (1,8 kV)

Principales características:

Excelentes propiedades contra el envejecimiento por calor. Resistencia a la abrasión, humedad y a los rayos solares. Resistencia a los combustibles liquidos y al aceite segun UIC 895 OR. Resistencia al acido sulfurico segun SAE J1127. Bajo contenido de halogenos segun IEC 60754-1. Resistente a la gasolina GR I segun UL 44.

Calibre:

Desde 600 kcmil hasta 900 kcmil.

Marcación:

INDECO S.A. NA2XY 0,6/1 kV - Calibre - Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Aislamiento: Natural.

Cubierta externa: Negro-UV.

Normas nacionales

NTP-IEC 60502-1: Cables de energía con aislamiento extruído y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

Normas internacionales aplicables

ASTM B231: Conductores de aluminio 1350 cableados concéntricamente.

IEC 60502-1: Cables de energía con aislamiento extruído y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 9.3: Ensayo de propagacion de llama -FT1 (muestra vertical).

IEC 60754-1: Ensayo de los gases emitidos durante la combustion de los materiales de los cables. Parte 1: Determinacion de la cantidad de gas halogeno acido.

SAE J1127: Norma para Cables en Vehiculos. Cable de la bateria Clausula 6.7 (Compatibilidad de fluidos) - Resistencia a Acido Sulfurico.

UIC 895 OR: Especificaciones tecnicas para el suministro de cables electricos aislados para vehiculos ferroviarios - Resistencia a aceites.

UL 44: Aislamiento termoestable para alambres y cables. Seccion 5.17: Resistencia a gasolina y aceite.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente B.T. AWG/kcmil – Unipolar 90 °C

BASADOS EN TABLAS 310.16 (EN DUCTO) Y 310.17 (AL AIRE) DEL NEC

Temperatura máxima del conductor: 90°C.
Los factores de corrección para distintas temperaturas ambiente diferentes a 30°C, ver tablas 310.16 y 310.17 del NEC.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio 1350
Material de aislamiento
XLPE
Cubierta exterior
PVC Antillama
Color de cubierta
Negro - UV

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U (Um)
0.6/1(1.2)kV AC - 1.5/1.5(1.8)kV DC
Rigidez dieléctrica
3,5 kV
Tiempo Rigidez Dielectrica Vca al aislamiento
5 min.

Características mecánicas

Características mecánicas

Flexibilidad del cable
Clase B ASTM B231

Características de uso

Características de uso

Baja Emision Gases Halógenos
IEC 60754-1
Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
No propagación de la llama
IEC 60332-1-2; FT1
Resistencia a aceites
UIC 895 OR
Resistencia a la gasolina
GR I - UL44
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
