NA2XY 0,6/1 (1,2) kV; 1,5/1,5 (1,8) kV DC; Unipolar; AD8

Productos

NA2XY 0,6/1kV 120 mm2

Nexans ref. P00037711-1

  • Embalaje: Cut to length (m)
  • Sección del conductor: 120 mm²
  • Número total de alambres: 19
  • Diámetro del conductor: 12.7 mm
  • Mínimo espesor de aislamiento: 1.2 mm
  • Mínimo espesor de cubierta: 1.0 mm
  • Diámetro sobre cubierta: 17.3 mm
  • Peso aproximado: 434 kg/km
  • Sumergido en agua: AD8 según UNE-EN 50525-2-21



NA2XY 0,6/1kV 150 mm2

Nexans ref. P00037712-1

  • Embalaje: Cut to length (m)
  • Sección del conductor: 150 mm²
  • Número total de alambres: 19
  • Diámetro del conductor: 14.1 mm
  • Mínimo espesor de aislamiento: 1.4 mm
  • Mínimo espesor de cubierta: 1.1 mm
  • Diámetro sobre cubierta: 19.3 mm
  • Peso aproximado: 544 kg/km
  • Sumergido en agua: AD8 según UNE-EN 50525-2-21



NA2XY 0,6/1 kV 185 mm2

Nexans ref. P00037879-1

  • Embalaje: Cut to length (m)
  • Sección del conductor: 185 mm²
  • Número total de alambres: 37
  • Diámetro del conductor: 15.8 mm
  • Mínimo espesor de aislamiento: 1.6 mm
  • Mínimo espesor de cubierta: 1.2 mm
  • Diámetro sobre cubierta: 21.7 mm
  • Peso aproximado: 679 kg/km
  • Sumergido en agua: AD8 según UNE-EN 50525-2-21



NA2XY 0,6/1kV 240 mm2

Nexans ref. P00038200-2

  • Embalaje: Cut to length (m)
  • Sección del conductor: 240 mm²
  • Número total de alambres: 37
  • Diámetro del conductor: 18.0 mm
  • Mínimo espesor de aislamiento: 1.7 mm
  • Mínimo espesor de cubierta: 1.2 mm
  • Diámetro sobre cubierta: 24.1 mm
  • Peso aproximado: 857 kg/km
  • Sumergido en agua: AD8 según UNE-EN 50525-2-21



NA2XY 0,6/1 kV 300 mm2

Nexans ref. P00034404-1

  • Embalaje: Bobina (m)
  • Sección del conductor: 300 mm²
  • Número total de alambres: 37
  • Diámetro del conductor: 20.2 mm
  • Mínimo espesor de aislamiento: 1.8 mm
  • Mínimo espesor de cubierta: 1.2 mm
  • Diámetro sobre cubierta: 26.5 mm
  • Peso aproximado: 1061 kg/km
  • Sumergido en agua: AD8 según UNE-EN 50525-2-21



NA2XY 0,6/1kV 400 mm2

Nexans ref. P00037713-1

  • Embalaje: Cut to length (m)
  • Sección del conductor: 400 mm²
  • Número total de alambres: 61
  • Diámetro del conductor: 23.1 mm
  • Mínimo espesor de aislamiento: 2.0 mm
  • Mínimo espesor de cubierta: 1.4 mm
  • Diámetro sobre cubierta: 30.2 mm
  • Peso aproximado: 1353 kg/km
  • Sumergido en agua: AD8 según UNE-EN 50525-2-21



NA2XY 0,6/1 kV 500 mm2

Nexans ref. P00039084-0

  • Embalaje: Bobina
  • Sección del conductor: 500 mm²
  • Número total de alambres: 61
  • Diámetro del conductor: 26.2 mm
  • Mínimo espesor de aislamiento: 2.2 mm
  • Mínimo espesor de cubierta: 1.5 mm
  • Diámetro sobre cubierta: 33.9 mm
  • Peso aproximado: 1726 kg/km
  • Sumergido en agua: AD7 según UNE-EN 50525-2-21



Descripción

Descripción

Estándares

  • Internacional
    IEC 60228; IEC 60332-1-2; IEC 60502-1; IEC 60811-401; IEC 60811-402; IEC 60811-409; IEC 60811-501; IEC 60811-502; IEC 60811-504; IEC 60811-505; IEC 60811-506; IEC 60811-507; IEC 60811-508; IEC 60811-509
  • Nacional
    NTP-IEC 60228; NTP-IEC 60502-1; UL 2556

Aplicacion:

Aplicacion general como cable de energia. En redes electricas de distribucion de baja tension, instalaciones industriales, en edificios y estaciones de maniobra. En instalaciones fijas, en ambientes interiores y exteriores (en bandejas, canaletas, engrapadas). Se puede instalar en ductos o enterrado directamente en ambientes secos y humedos.

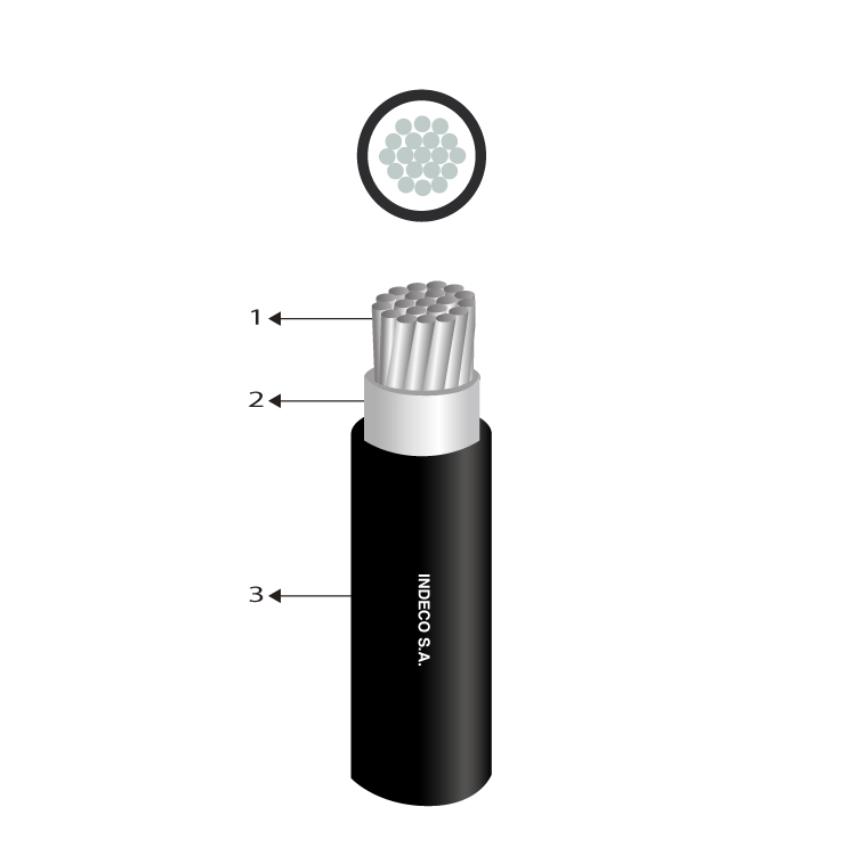

Construccion:

1. Conductor: Aluminio compactado 1350, clase 2.

2. Aislamiento: Polietileno reticulado XLPE.

3. Cubierta externa: Compuesto de PVC flexible.

Tensión:

CA 0,6/1 kV (1,2 kV)

CC 1,5/1,5 kV (1,8 kV)

Principales caracteristicas:

Buenas propiedades electricas y mecanicas. El aislamiento de polietileno reticulado permite mayor capacidad de corriente en cualquier condicion de operacion, minimas perdidas dielectricas, alta resistencia de aislamiento. La cubierta externa de PVC le otorga una adecuada resistencia a las grasas, aceites y a la abrasion, resistencia a los rayos solares, no propaga la llama y es apto para inmersion AD8.

Seccion:

Desde 120mm2 hasta 500mm2.

Marcacion:

NEXANS INDECO S.A. NA2XY 0,6/1 kV - Seccion - Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Aislamiento: Natural.

Cubierta externa: Negro.

Normas nacionales

NTP-IEC 60228: Conductores para cables aislados.

NTP-IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

Normas internacionales aplicables

IEC 60228: Conductores para cables aislados.

IEC 60502-1: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.

IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable - Procedimiento para llama premezclada de 1kW.

IEC 60811-401: Metodos de envejecimiento termico. Envejecimiento en horno de aire.

IEC 60811-402: Ensayo de absorcion de agua.

IEC 60811-409: Ensayo de perdida de masa para aislamientos termoplasticos y cubiertas.

IEC 60811-501: Ensayo para determinar las propiedades mecanicas del aislamiento y cubierta.

IEC 60811-502: Ensayo de contraccion para aislamientos.

IEC 60811-504: Ensayo de doblado a baja temperatura para aislamientos y cubiertas.

IEC 60811-505: Ensayo de alargamiento a baja temperatura para aislamientos y cubiertas.

IEC 60811-506: Ensayo de impacto a baja temperatura para aislamientos y cubiertas.

IEC 60811-507: Ensayo de alargamiento en caliente para materiales reticulados.

IEC 60811-508: Ensayos de presion a temperatura elevada para aislamientos y cubiertas.

IEC 60811-509: Ensayos de resistencia al agrietamiento de los aislamientos y cubiertas.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.Seccion 9.3: Ensayo de propagacion de llama -FT1 (muestra vertical).

Condiciones de Cálculo de Corriente: Conductor de Aluminio Unipolar L.V.; 90°C

VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009 :

TABLA B.52.5 (METODO D2: Enterrado en formación triangular).
TABLA B.52.13 (METODO F: Al aire en formación plana y en contacto).
TABLA B.52.13 (METODO F: Al aire en formación triangular).

Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Temperatura del terreno : 20°C.
Profundidad de tendido hasta : 0,7 m.
Resistividad térmica del terreno : 2,5 K.m/W.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio 1350
Material de aislamiento
XLPE
Cubierta exterior
PVC Flexible
Libre de plomo
Si
Forma del conductor
Cableado Compactado
Flexibilidad del conductor
Clase 2 IEC 60228

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U (Um)
0.6/1(1.2)kV AC - 1.5/1.5(1.8)kV DC
Rigidez dieléctrica
3.5 kV
Tiempo Rigidez Dielectrica Vca al aislamiento
5 min.

Características de uso

Características de uso

No propagación de la llama
IEC 60332-1-2; FT1
Resistencia a aceites
Buena
Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
