NA2XY 0,6/1 (1,2) kV; 1,5/1,5 (1,8) kV DC; Unipolar; UIC 895 OR
NA2XY 0,6/1 (1,2) kV; 1,5/1,5 (1,8) kV DC; Unipolar; UIC 895 OR
Aplicación general como cable de energía en baja tensión, en instalaciones fijas.
Lee másNA2XY 0,6/1 kV 16 mm2
Nexans ref. P00035427-0
- Sección del conductor: 16 mm²
- Diámetro del conductor: 4.6 mm
- Diámetro sobre cubierta: 8 mm
- Peso aproximado: 84 kg/km
NA2XY 0,6/1 kV 25 mm2
Nexans ref. P00005618-1
- Sección del conductor: 25 mm²
- Diámetro del conductor: 5.8 mm
- Diámetro sobre cubierta: 9.6 mm
- Peso aproximado: 122 kg/km
NA2XY 0,6/1 kV 35 mm2
Nexans ref. P00032082-0
- Sección del conductor: 35 mm²
- Diámetro del conductor: 6.8 mm
- Diámetro sobre cubierta: 10.6 mm
- Peso aproximado: 155 kg/km
NA2XY 0,6/1 kV 95 mm2
Nexans ref. P00033408-0
- Sección del conductor: 95 mm²
- Diámetro del conductor: 11.4 mm
- Diámetro sobre cubierta: 15.8 mm
- Peso aproximado: 361 kg/km
NA2XY 0,6/1 kV 120 mm2
Nexans ref. P00032084-0
- Sección del conductor: 120 mm²
- Diámetro del conductor: 12.7 mm
- Diámetro sobre cubierta: 17.3 mm
- Peso aproximado: 439 kg/km
NA2XY 0,6/1 kV 150 mm2
Nexans ref. P00005616-2
- Sección del conductor: 150 mm²
- Diámetro del conductor: 14.1 mm
- Diámetro sobre cubierta: 19.3 mm
- Peso aproximado: 552 kg/km
NA2XY 0,6/1 kV 185 mm2
Nexans ref. P00017559-2
- Sección del conductor: 185 mm²
- Diámetro del conductor: 15.8 mm
- Diámetro sobre cubierta: 21.7 mm
- Peso aproximado: 686 kg/km
NA2XY 0,6/1 kV 240 mm2
Nexans ref. P00005617-7
- Embalaje: Cut to length (m)
- Sección del conductor: 240 mm²
- Diámetro del conductor: 17.9 mm
- Diámetro sobre cubierta: 24 mm
- Peso aproximado: 857 kg/km
NA2XY 0,6/1 kV 300 mm2
Nexans ref. P00008722-4
- Sección del conductor: 300 mm²
- Diámetro del conductor: 20.2 mm
- Diámetro sobre cubierta: 26.5 mm
- Peso aproximado: 1061 kg/km
NA2XY 0,6/1 kV 400 mm2
Nexans ref. P00032111-1
- Embalaje: Cut to length (m)
- Sección del conductor: 400 mm²
- Diámetro del conductor: 23.1 mm
- Diámetro sobre cubierta: 30.2 mm
- Peso aproximado: 1366 kg/km
Descripción
Descripción
Estándares
-
InternacionalIEC 60228; IEC 60332-1-2; IEC 60502-1; UIC 895
-
NacionalNTP-IEC 60228; NTP-IEC 60502-1; SAE J-1127; UL 2556; UL 44
Aplicación:
Aplicación general como cable de energía. En redes eléctricas de distribución de baja tensión, instalaciones industriales, en edificios y estaciones de maniobra. En instalaciones fijas, en ambientes interiores y exteriores (en bandejas, canaletas, engrapadas). Se puede instalar en ductos, en ambientes secos y húmedos.
Construcción:

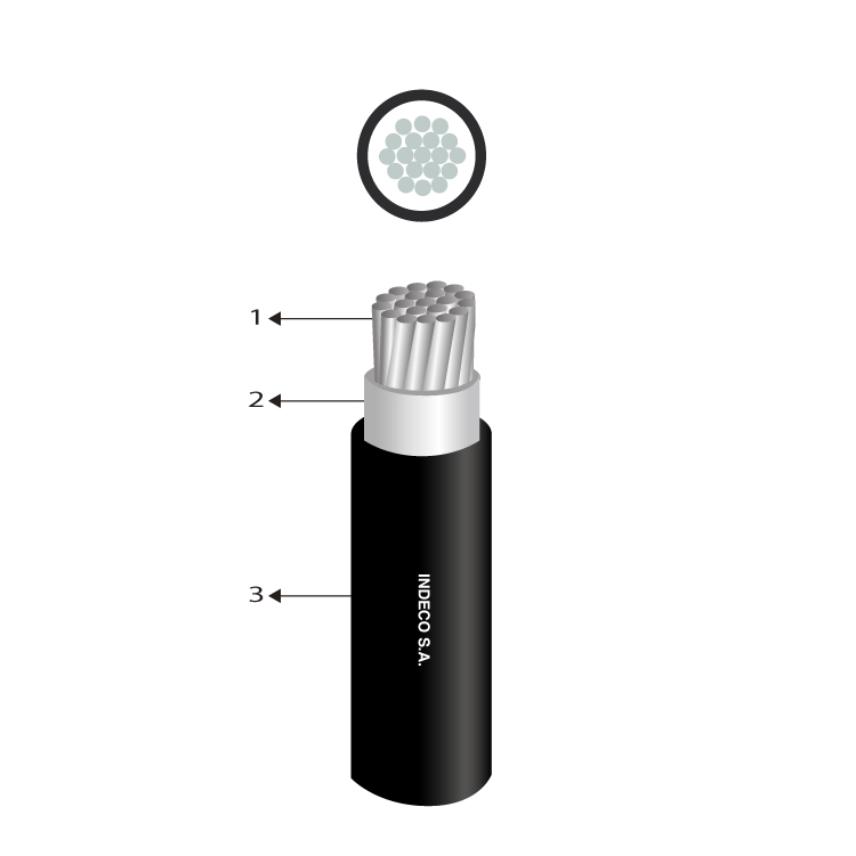

1. Conductor: Aluminio compactado 1350, clase 2.
2. Aislamiento: Polietileno reticulado XLPE.
3. Cubierta externa: Compuesto de PVC antillama.
Tensión:
CA 0,6/1 kV (1,2 kV)
CC 1,5/1,5 kV (1,8 kV)
Principales características:
Excelentes propiedades contra el envejecimiento por calor. Resistencia a la abrasión, humedad y a los rayos solares. Resistencia a los combustibles liquidos y al aceite segun UIC 895 OR. Resistencia al acido sulfurico segun SAE J1127. Resistente a la gasolina GR I segun UL 44.
Sección:
Desde 16 mm2 hasta 400 mm2.
Marcación:
NEXANS INDECO S.A. NA2XY 0,6/1 kV - Sección - Año - Metrado secuencial.
Embalaje:
En carretes de madera no retornables.
Color:
Aislamiento: Natural.
Cubierta externa: Negro.
Normas nacionales
NTP-IEC 60228: Conductores para cables aislados.
NTP-IEC 60502-1: Cables de energía con aislamiento extruído y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.
Normas internacionales aplicables
IEC 60228: Conductores para cables aislados.
IEC 60502-1: Cables de energía con aislamiento extruído y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.
IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.
UL 2556: Metodos de ensayo para alambre y cable. Seccion 9.3: Ensayo de propagacion de llama -FT1 (muestra vertical).
SAE J1127: Norma para Cables en Vehiculos. Cable de la bateria Clausula 6.7 (Compatibilidad de fluidos) - Resistencia a Acido Sulfurico.
UIC 895 OR: Especificaciones tecnicas para el suministro de cables electricos aislados para vehiculos ferroviarios - Resistencia a aceites.
UL 44: Aislamiento termoestable para alambres y cables. Seccion 5.17: Resistencia a gasolina y aceite.
UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.
RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.
R=Dxf
R: Radio de curvatura una vez instalado (mm)
D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)
f: Factor multiplicativo; dado en la siguiente tabla:
Factor del Radio de Curvatura BT
Condiciones de Cálculo de Corriente: Conductor de Aluminio Unipolar L.V.; 90°C
VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009 :
TABLA B.52.5 (METODO D2: Enterrado en formación triangular).
TABLA B.52.13 (METODO F: Al aire en formación plana y en contacto).
TABLA B.52.13 (METODO F: Al aire en formación triangular).
Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Temperatura del terreno : 20°C.
Profundidad de tendido hasta : 0,7 m.
Resistividad térmica del terreno : 2,5 K.m/W.
