NA2XY 0,6/1 kV 500 kcmil

Descripción

Descripción

Estándares

  • Internacional
    IEC 60228; IEC 60332-1-2; IEC 60502-1; IEC 60811-401; IEC 60811-402; IEC 60811-409; IEC 60811-501; IEC 60811-502; IEC 60811-504; IEC 60811-505; IEC 60811-506; IEC 60811-507; IEC 60811-508; IEC 60811-509
  • Nacional
    NTP-IEC 60228; NTP-IEC 60502-1; UL 2556



Application:

General application as power cable. In low voltage distribution power networks, industrial installations, in buildings and operation stations. In fixed installations, indoor and outdoor areas (trays, gutters, staples). It can be installed in ducts, in dry or wet locations.

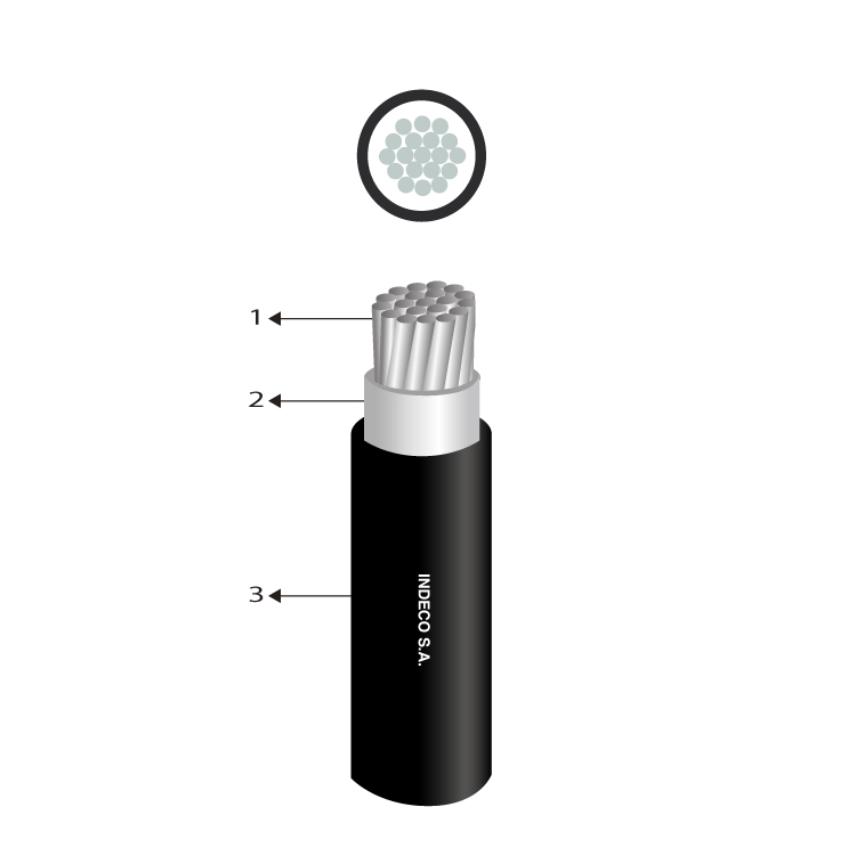

Construction:

1. Conductor: Compact aluminium 1350, class 2.

2. Insulation: Cross linked polyethylene XLPE.

3. Outer sheath: Compound polyvinyl chloride PVC.



Main characteristics:

Good electrical and mechanical properties. Cross-linked polyethylene insulation allows greater power capacity under any operating condition, minimum dielectric losses, high insulation resistance. The PVC outer sheath allows an adequate resistance to greases, oils and abrasion. Flame retardant. Sunlight resistance.

Gauge:

From 250 kcmil up to 800 kcmil.

Marking:

INDECO S.A. NA2XY 0,6/1 kV - Gauge - Year - Sequential lenght.

Packing:

Non returnable wooden reels.

Colour:

Insulation: Natural.

Outer sheath: Black.



National standards

NTP-IEC 60228: Conductors of insulated cables.

NTP-IEC 60502-1: Power cables with extruded insulation and their accessories for rated voltages from 1 kV and 3 kV.



International standards

IEC 60228: Conductors of insulated cables.

IEC 60502-1: Power cables with extruded insulation and their accessories for rated voltages from 1 kV and 3 kV.

IEC 60332-1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame.

UL 2556: Wire and Cable Test Methods. Section 9.3: FT1 (Vertical-Specimen) Flame Test.

IEC 60811-401: Thermal ageing methods. Ageing in an air oven.

IEC 60811-402: Water absorption tests.

IEC 60811-409: Loss of mass test for thermoplastic insulations and sheaths.

IEC 60811-501: Test for determining the mechanical properties.

IEC 60811-502: Shrinkage test for insulations.

IEC 60811-504: Bending test at low temperature for insulation and sheaths.

IEC 60811-505: Elongation at low temperature for insulations and sheaths.

IEC 60811-506: Impact test at low temperature for insulations and sheaths.

IEC 60811-507: Hot set test for cross-linked materials.

IEC 60811-508: Pressure test at high temperature for insulation and sheaths.

IEC 60811-509: Test for resistance of insulations and sheaths to cracking.

ICEA S-95-658: Power cables rated 2000 volts or less for the distribution of electrical energy. Section 6.4.2: Oil: Oil Immersion Test.

UL 2556: Wire and Cable Test Methods. Section 4.2.8.5: Carbon-Arc and Xenon-Arc Tests- Sunlight resistance.

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente B.T. AWG/kcmil – Unipolar 90 °C

BASADOS EN TABLAS 310.16 (EN DUCTO) Y 310.17 (AL AIRE) DEL NEC

Temperatura máxima del conductor: 90°C.
Los factores de corrección para distintas temperaturas ambiente diferentes a 30°C, ver tablas 310.16 y 310.17 del NEC.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio 1350
Material de aislamiento
XLPE
Cubierta exterior
PVC
Color de cubierta
Negro
Libre de plomo
Si

Características dimensionales

Características dimensionales

Número total de alambres
37
Diámetro del conductor
18.9 mm
Mínimo espesor de aislamiento
1.8 mm
Mínimo espesor de cubierta
1.2 mm
Diámetro sobre cubierta
25.2 mm
Calibre conductor
500 kcmil
Peso aproximado
942 kg/km

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U (Um)
0.6/ 1 (1.2) kV
Rigidez dieléctrica
3.5 kV
Tiempo Rigidez Dielectrica Vca al aislamiento
5 min.
Capacidad de corriente en aire a 30ºC
545 A
Capacidad de corriente en ducto/enterrado a 30ºC
350 A
Capacitancia Nominal
758.0 pF/m
Resistencia máxima del conductor en CC a 20º C
0.1161 Ohm/km

Características mecánicas

Características mecánicas

Flexibilidad del cable
Clase 2 IEC 60228

Características de uso

Características de uso

No propagación de la llama
IEC 60332-1-2; FT1
Resistencia a aceites
Buena
Sumergido en agua
AD8 según ABNT NBR 14039
Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
Referencia
04
