RHW-2(AL) 600 V AWG/kcmil, Certificado UL

Productos

Descripción

Descripción

Estándares

  • Nacional
    ASTM B 801; UL 2556; UL 44

Aplicación:

Sistema eléctrico en edificaciones, instalaciones industriales, instalaciones mineras y comerciales. Temperatura máxima de operación 90°C, en ambiente seco como húmedo. Mejor desempeño en ambientes hostiles que los cables XHHW-2.

Construcción:

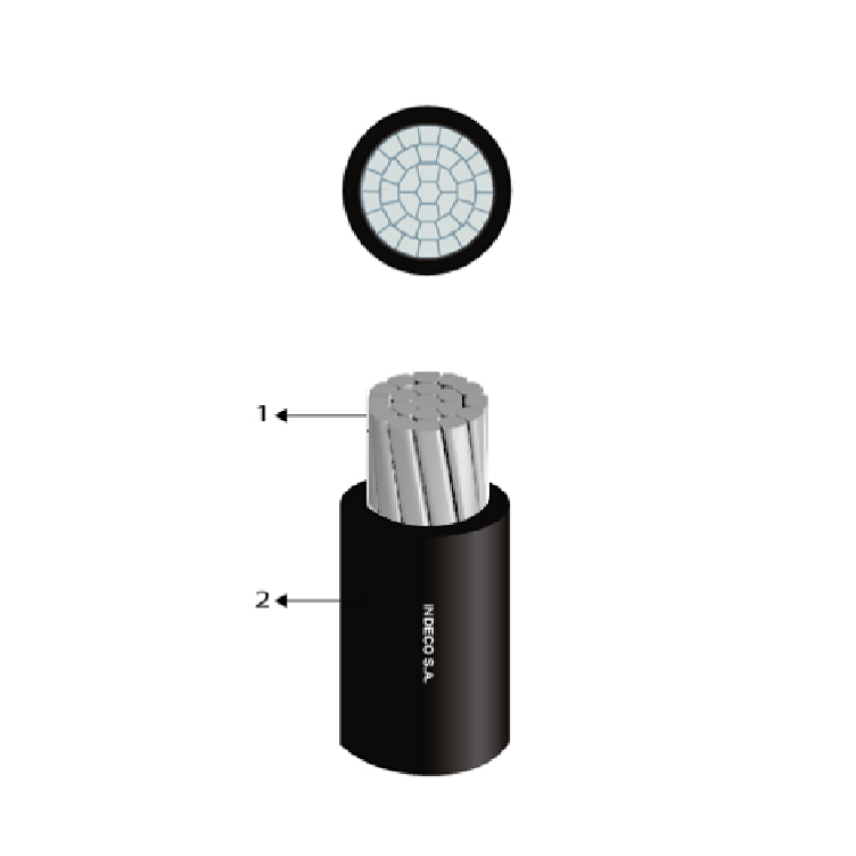

1. Conductor: Aluminio compactado serie 8000, clase B.

2. Aislamiento: Polietileno reticulado XLPE antillama.

Principales características:

Mayor espesor y resistencia de aislamiento que los cables XHHW-2. Resistente al calor, alta resistencia de aislamiento. Resistente a la abrasión y humedad. Resistente a la propagación horizontal de la llama FT2. Resistencia a los rayos solares. Resistente a la propagación vertical de la llama VW-1. Resistente a la gasolina GR II segun UL 44.

Calibre:

700 kcmil.

Marcación:

Calibre(Seccion mm2) E222164(UL) RHW-2(AL) 600 V 90°C INDECO S.A. AL AA 8000 600V VW-1 CT SR GR II - Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Negro.

Normas Aplicadas

ASTM B 801: Conductores de aluminio serie 8000 cableados concéntricamente para ser aislados o cubiertos.

UL 44: Aislamiento termoestable para alambres y cables.

UL 44: Aislamiento termoestable para alambres y cables. Sección 5.17: Resistencia a gasolina y aceite.

UL 2556: Métodos de ensayo para alambre y cable. Sección 9.1: Ensayo de propagación de llama - FT2/FH (muestra horizontal).

UL 2556: Métodos de ensayo para alambre y cable. Sección 9.4: Ensayo de propagación de llama - VW-1 (muestra vertical).

UL 2556: Metodos de ensayo para alambre y cable. Sección 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente B.T. AWG/kcmil – Unipolar 90 °C

BASADOS EN TABLAS 310.16 (EN DUCTO) Y 310.17 (AL AIRE) DEL NEC

Temperatura máxima del conductor: 90°C.
Los factores de corrección para distintas temperaturas ambiente diferentes a 30°C, ver tablas 310.16 y 310.17 del NEC.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio serie 8000
Material de aislamiento
XLPE Antillama
Color
Negro
Libre de plomo
Si

Características dimensionales

Características dimensionales

Calibre conductor
700 kcmil
Diámetro del conductor
22.4 mm
Mínimo espesor de aislamiento
2.79 mm
Diámetro exterior nominal
28.2 mm
Peso aproximado
1316 kg/km

Características eléctricas

Características eléctricas

Tensión de operación
0.6 kV

Características mecánicas

Características mecánicas

Flexibilidad del cable
Clase B ASTM B801

Características de uso

Características de uso

Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
No propagación de la llama
UL 1581 VW1
Resistencia a la gasolina
GR II – UL44
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
