RPVU90(AL) 2 kV 750 kcmil

Aplicación:

Se utiliza para el cableado de interconexión de un sistema de energía fotovoltaica con toma de tierra y sin conexión a tierra descrito en la CSA 22.2 N°271.

Adecuados para sistemas de corriente continua (CC) y corriente alterna (CA), destinados a instalaciones de acuerdo con el Código Eléctrico Canadiense, Parte I.

Se puede utilizar en instalaciones enterradas, en ductos o al aire libre, en ambientes secos o humedos.

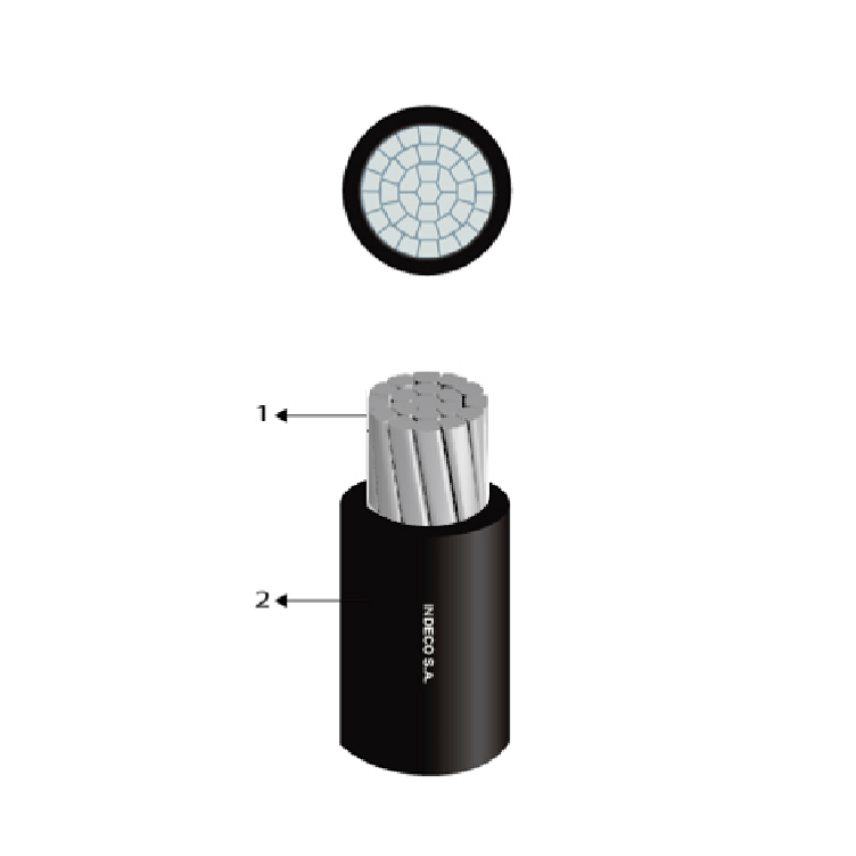

Construcción:

1. Conductor: Aluminio compactado Serie 8000, clase B.

2. Aislamiento: Polietileno reticulado XLPE antillama.

Principales características:

El cable esta diseñado para trabajar a una temperatura maxima de operacion de 90°C y una temperatura mínima de -40°C. Resistente a la abrasión, humedad y calor, alta resistencia de aislamiento. Resistencia a los rayos solares. Resistencia al aceite y a la gasolina. Resistente a la propagación vertical de la llama CSA C22.2 No 2556/FT1 y CSA C22.2 No 2556/VW-1. Resistente a la propagación horizontal de la llama CSA C22.2 No 2556/FT2.

Calibre:

500 kcmil, 600 kcmil y 750 kcmil.

Marcación:

INDECO S.A. RPVU90(AL) 2 kV - Calibre - Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Negro.

Normas internacionales

ASTM B 801: Conductores de aluminio serie 8000 cableados concéntricamente para ser aislados o cubiertos.

CSA C22.2 N° 271-11: Cables fotovoltaicos.

CSA C22.2 N° 38-14: Aislamiento termoestable para alambres y cables.

CSA C22.2 N° 2556: Metodos de ensayo para alambre y cable. Seccion 9.1: Ensayo de propagacion de llama -FT2/FH (muestra horizontal).

CSA C22.2 N° 2556: Metodos de ensayo para alambre y cable. Seccion 9.3: Ensayo de propagacion de llama -FT1 (muestra vertical).

CSA C22.2 N° 2556: Metodos de ensayo para alambre y cable. Seccion 9.4: Ensayo de propagacion de llama - VW-1 (muestra vertical).

CSA C22.2 N° 2556: Metodos de prueba de cables y alambres. Seccion 4.2.8.3: Resistencia a la aceites.

CSA C22.2 N° 2556: Metodos de prueba de cables y alambres. Seccion 4.2.8.4: Resistencia a la gasolina.

CSA C22.2 N° 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

BASADOS EN TABLAS 310.16 (EN DUCTO) Y 310.17 (AL AIRE) DEL NEC

Temperatura máxima del conductor: 90°C.
Los factores de corrección para distintas temperaturas ambiente diferentes a 30°C, ver tablas 310.16 y 310.17 del NEC.
