FOTOVOLT N2X 2 kV

Productos

Descripción

Descripción

Estándares

  • Internacional
    UL 4703
  • Nacional
    ASTM B 8; UL 2556

Aplicación:

Para la interconexión de sistemas de energía fotovoltaicos. Temperatura máxima de operación 90°C, en ambientes secos o húmedos.

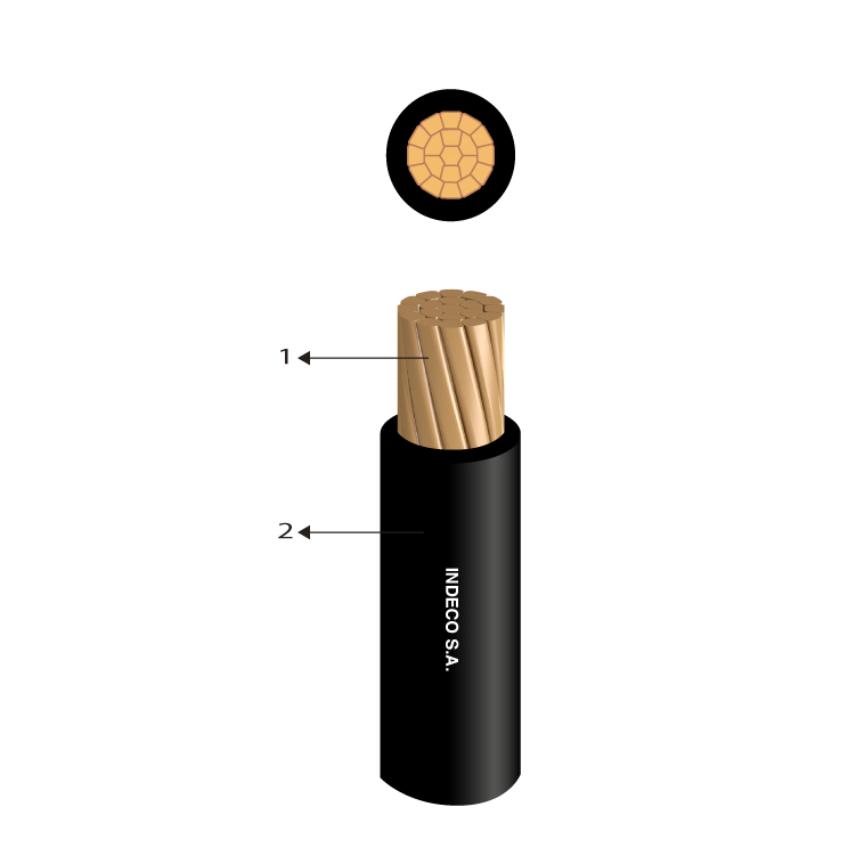

Construcción:

1. Conductor: Cobre blando, clase B.

2. Aislamiento: Polietileno reticulado XLPE antillama.

Principales características:

Resistente a la abrasión, humedad y calor, alta resistencia de aislamiento. Resistencia a los rayos solares. Resistente a la propagación vertical de la llama FT1 y VW-1.Resistente a la propagación horizontal de la llama FT2. Se utiliza para el cableado de interconexión de un sistema de energía fotovoltaica con toma de tierra y sin conexión a tierra descrito en la sección 690.31(A) y otras partes aplicables del Código eléctrico nacional (NEC), NFPA 70. El cable está construido de acuerdo con el último estándar para cable fotovoltaico, UL 4703.

Calibre:

Desde 10 AWG hasta 750 kcmil.

Marcación:

E501952(UL) INDECO S.A. (Calibre) FOTOVOLT N2X PV WIRE 90° DRY AND WET 2000 V SUN RES - VW 1- Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Negro o rojo.

Normas internacionales aplicables

ASTM B8: Conductores cableados concéntricos de cobre temples blando, semi-duro o duro.

UL 4703: Norma para conductor unipolar aislado con o sin cubierta para sistemas de energía fotovoltaicos de 600, 1000 ó 2000 V.

UL 2556: Métodos de ensayo para alambre y cable. Sección 9.1: Ensayo de propagación de llama - FT2/FH (muestra horizontal).

UL 2556: Métodos de ensayo para alambre y cable. Sección 9.3: Ensayo de propagación de llama -FT1 (muestra vertical).

UL 2556: Métodos de ensayo para alambre y cable. Sección 9.4: Ensayo de propagación de llama - VW-1 (muestra vertical).

UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente B.T. AWG/kcmil – Unipolar 90 °C

BASADOS EN TABLAS 310.16 (EN DUCTO) Y 310.17 (AL AIRE) DEL NEC

Temperatura máxima del conductor: 90°C.
Los factores de corrección para distintas temperaturas ambiente diferentes a 30°C, ver tablas 310.16 y 310.17 del NEC.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Cobre Temple Blando
Material de aislamiento
XLPE Antillama
Color
Rojo

Características dimensionales

Características dimensionales

Calibre (AWG/KCMIL)
10
Calibre conductor
- kcmil
Diámetro del conductor
2.8 mm
Mínimo espesor de aislamiento
1.9 mm
Diámetro exterior nominal
6.8 mm
Peso aproximado
91 kg/km

Características eléctricas

Características eléctricas

Tensión de operación
2 kV

Características mecánicas

Características mecánicas

Flexibilidad del cable
Clase B ASTM B8

Características de uso

Características de uso

Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
No propagación de la llama
UL VW1
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
