FOTOVOLT N(S)2X2X 1,5/1,5 kV(CC); 1,0/1,0 kV(CA); Aditivo Anti-Roedor y Anti-Termita

Productos

FOTOVOLT N(S)2X2X 1 kV 4 mm2 FB

Nexans ref. P00034484-0

  • Sección del conductor: 4 mm²
  • Diámetro del conductor: 2.5 mm
  • Diámetro sobre cubierta: 5.6 mm
  • Peso aproximado: 55 kg/km



FOTOVOLT N(S)2X2X 1 kV 6 mm2 FB

Nexans ref. P00034485-0

  • Sección del conductor: 6 mm²
  • Diámetro del conductor: 3.0 mm
  • Diámetro sobre cubierta: 6.2 mm
  • Peso aproximado: 74 kg/km



FOTOVOLT N(S)2X2X 1 kV 10 mm2 FB

Nexans ref. P00034486-0

  • Sección del conductor: 10 mm²
  • Diámetro del conductor: 4.0 mm
  • Diámetro sobre cubierta: 7.1 mm
  • Peso aproximado: 115 kg/km



Descripción

Descripción

Estándares

  • Internacional
    EN 50289-4-17; EN 50618; IEC 60228; IEC 60332-1-2; IEC 60684-2; IEC 60754-1; IEC 60754-2; IEC 61034-2
  • Nacional
    NTP-IEC 60228



Aplicacion:

Utilizados como cables de interconexion entre el panel solar y el inversor, lado de corriente continua (CC) de los sistemas fotovoltaicos, con una tension nominal de 1,5 kV entre conductores (U), y entre conductor y tierra (Uo), y 1,8 kV de tension maxima (Um).

Estos cables son adecudados para equipos con aislamiento de proteccion contra sobretensiones (Proteccion Clase II).

Son adecuados para aplicaciones en interiores y/o exteriores, en campos industriales y agricolas, en ambientes secos o humedos.

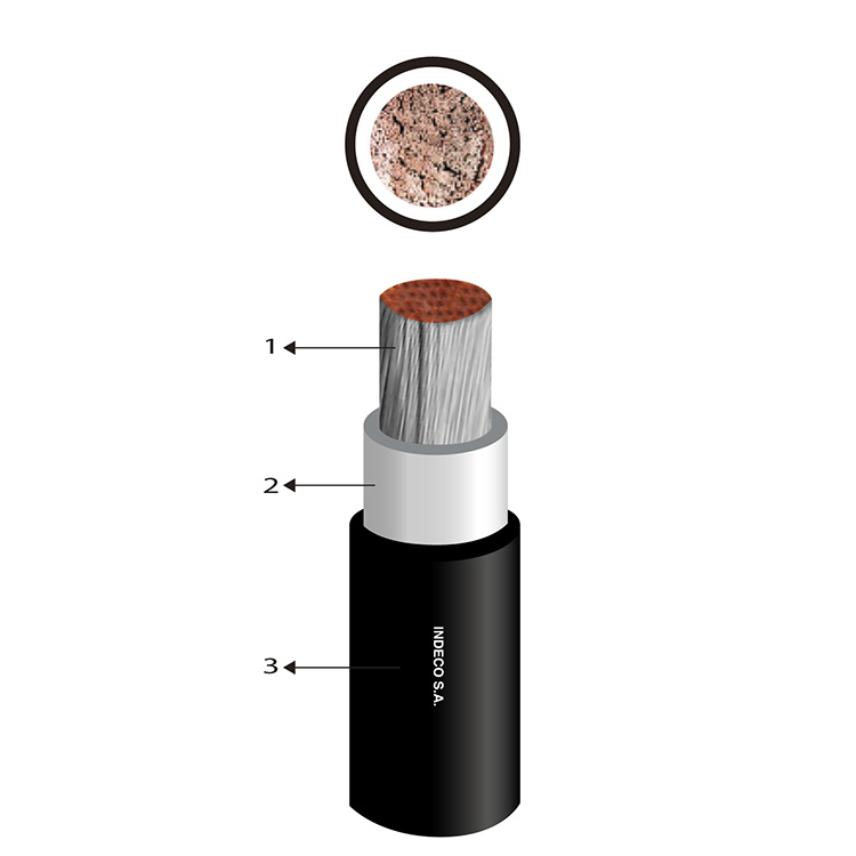

Construccion:

1. Conductor: Cobre blando estañado flexible, clase 5.

2. Aislamiento: Polietileno reticulado XLPE - Libre de halogeno antillama HFFR.

3. Cubierta externa: Polietileno reticulado XLPE - Libre de halogeno antillama HFFR-UV con aditivo Anti-Roedor y Anti-Termita.



Principales caracteristicas:

El cable esta diseñado para trabajar a una temperatura maxima de operacion de 90°C, pero durante 20 000 horas como maximo, se permite trabajar a una temperatura maxima normal de 120°C a una temperatura ambiente maxima de 90°C. El conductor de cobre estañado brinda una mayor resistencia a la corrosion con respecto al tradicional conductor de cobre. Resistencia a los rayos solares y al ozono. Apto para inmersion AD7. No propaga la llama, baja emision de humos densos y libre de halogenos. Resistente al ataque de roedores y termitas.

Tension asignada Uo / U (Um):

Corriente Continua (CC): 1,5 / 1,5 (1,8) kV

Corriente Alterna (CA): 1,0 / 1,0 (1,2) kV

Seccion:

Desde 4 mm2 hasta 10 mm2.

Marcacion:

INDECO S.A. FOTOVOLT N(S)2X2X 1 kV Seccion - FB - Año - Metrado Secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Aislamiento: Natural.

Cubierta externa: Negro.



Normas nacionales

NTP-IEC 60228: Conductores para cables aislados.



Normas internacionales aplicables

IEC 60228: Conductores para cables aislados.

EN 50618: Cables electricos para sistemas fotovoltaicos.

EN 50289-4-17: Cables de comunicacion. Especificaciones para metodos de ensayo. Parte 4-17: Metodos de ensayo para la evaluacion de la resistencia UV de la cubierta de los cables electricos y de los cables de fibra optica.

EN 60811-501: Cables electricos y de fibra optica. Metodos de ensayo para materiales no metalicos. Parte 501: Ensayos mecanicos. Ensayos para determinar las propiedades mecanicas de las mezclas de aislamientos y cubiertas.

IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.

IEC 60684-2: Tubos flexibles aislantes - Parte 2: Metodos de ensayo.

IEC 60754-1: Ensayo de los gases desprendidos durante la combustion de materiales procedentes de los cables - Parte 1: Determinacion del contenido de gases halogenos acidos.

IEC 60754-2: Ensayo de los gases desprendidos durante la combustion de materiales procedentes de los cables - Parte 2: Determinacion de la acidez (por medida del pH) y la conductividad.

IEC 61034-2: Medida de la densidad de los humos emitidos por cables en combustion bajo condiciones definidas.

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente Cables Fotovoltáicos

CONDICIONES DE CALCULO DE CORRIENTE SEGÚN EN 50618

Temperatura máxima del conductor: 120°C.
Temperatura ambiente: 60°C.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Cobre estañado
Material de aislamiento
XLPE Libre de Halógenos Retardante a la llama
Cubierta exterior
Termoestable Libre de Halógenos Retardante a la llama, Resist. UV - Anti-Roedor / Anti-Termita
Libre de halógenos
IEC 60754-1
Color de cubierta
Negro

Características dimensionales

Características dimensionales

Mínimo espesor de aislamiento
0.7 mm
Mínimo espesor de cubierta
0.8 mm

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U (Um)
1,5/1,5 (1,8) kV CC - 1,0/1,0 (1,2) kV CA
Rigidez dieléctrica
6.5 kV
Tiempo Rigidez Dielectrica Vca al aislamiento
5 min.

Características mecánicas

Características mecánicas

Flexibilidad del cable
Clase 5 IEC 60228

Características de uso

Características de uso

Resistencia a Radiación Ultravioleta
EN 50289-4-17 método A, para 720h.
Toxicidad de los gases
Baja Toxicidad IEC 60684-2
Corrosividad de los gases
Baja pH Corrosividad IEC 60754-2
Densidad de los humos
Baja Emisión de Humos - IEC 61034-2
No propagación de la llama
IEC 60332-1-2; FT1
Resistencia al ozono
EN 50396:2005
Sumergido en agua
AD7 según UNE-EN 50525-2-21
Proteccion Roedor
Cubierta con aditivo AntiRoedor
Resistencia a las termitas
Si
Temperatura mínima operación
-40 °C
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
