TC(XHHW-2) 600 V Unipolar

Productos

TC(XHHW-2) 600 V 1 AWG

Nexans ref. P00015260-4

  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 488 kg/km



TC(XHHW-2) 600 V 1/0 AWG

Nexans ref. P00004146-6

  • Embalaje: Bolsa (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 624 kg/km



TC(XHHW-2) 600 V 1/0 AWG

Nexans ref. P00037647-0

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Verde
  • Forma del conductor: Cableado Compactado
  • Peso aproximado: 624 kg/km



TC(XHHW-2) 600 V 10 AWG

Nexans ref. P00015559-3

  • Color de cubierta: A solicitud del cliente
  • Forma del conductor:
  • Peso aproximado: 87 kg/km



TC(XHHW-2) 600 V 10 AWG

Nexans ref. P00004177-3

  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 87 kg/km



TC(XHHW-2) 600 V 1000 kcmil

Nexans ref. P00020426-6

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Negro
  • Forma del conductor: -
  • Peso aproximado: 5064 kg/km



TC(XHHW-2) 600 V 12 AWG

Nexans ref. P00015555-5

  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 64 kg/km



TC(XHHW-2) 600 V 14 AWG

Nexans ref. P00015563-3

  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 49 kg/km



TC(XHHW-2) 600 V 2 AWG

Nexans ref. P00004173-4

  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 391 kg/km



TC(XHHW-2) 600 V 2 AWG

Nexans ref. P00002201-6

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Verde
  • Forma del conductor:
  • Peso aproximado: 391 kg/km



TC(XHHW-2) 600 V 2/0 AWG

Nexans ref. P00015550-6

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 765 kg/km



TC(XHHW-2) 600 V 250 kcmil

Nexans ref. P00003091-7

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 1360 kg/km



TC(XHHW-2) 600 V 3 AWG

Nexans ref. P00020527-4

  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 321 kg/km



TC(XHHW-2) 600 V 3/0 AWG

Nexans ref. P00019854-5

  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 936 kg/km



TC(XHHW-2) 600 V 300 kcmil

Nexans ref. P00012924-5

  • Embalaje: Bolsa (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 1651 kg/km



TC(XHHW-2) 600 V 350 kcmil

Nexans ref. P00002203-7

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 1898 kg/km



TC(XHHW-2) 600 V 4 AWG

Nexans ref. P00004175-5

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 266 kg/km



TC(XHHW-2) 600 V 4 AWG

Nexans ref. P00002202-2

  • Embalaje: Bolsa (Dia)
  • Color de cubierta: Verde
  • Forma del conductor:
  • Peso aproximado: 265 kg/km



TC(XHHW-2) 600 V 4/0 AWG

Nexans ref. P00002204-7

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 1153 kg/km



TC(XHHW-2) 600 V 4/0 AWG

Nexans ref. P00007496-4

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Verde
  • Forma del conductor:
  • Peso aproximado: 1156 kg/km



TC(XHHW-2) 600 V 400 kcmil

Nexans ref. P00015112-5

  • Embalaje: Bolsa (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 2141 kg/km



TC(XHHW-2) 600 V 500 kcmil

Nexans ref. P00002205-11

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 2627 kg/km



TC(XHHW-2) 600 V 6 AWG

Nexans ref. P00004176-4

  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 183 kg/km



TC(XHHW-2) 600 V 600 kcmil

Nexans ref. P00015113-5

  • Embalaje: Bolsa (Dia)
  • Color de cubierta: Negro
  • Forma del conductor: -
  • Peso aproximado: 3145 kg/km



TC(XHHW-2) 600 V 750 kcmil

Nexans ref. P00002206-7

  • Embalaje: Bobina (Dia)
  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 3873 kg/km



TC(XHHW-2) 600 V 8 AWG

Nexans ref. P00015551-4

  • Color de cubierta: Negro
  • Forma del conductor:
  • Peso aproximado: 130 kg/km



Descripción

Descripción

Estándares

  • Internacional
    IEC 60332-1-2; UIC 895
  • Nacional
    ASTM B 8; SAE J-1127; UL 1277; UL 2556; UL 44

Aplicación:

Como cable de potencia o control; para uso general, uso interno y externo. Sistema eléctrico en edificaciones, instalaciones industriales, instalaciones mineras y comerciales, temperatura máxima de operación de 90°C, tanto en ambiente seco como húmedo. Clasificicación para lugares peligrosos definidos por NEC: Clase I, Div. 2 (también zona 2).

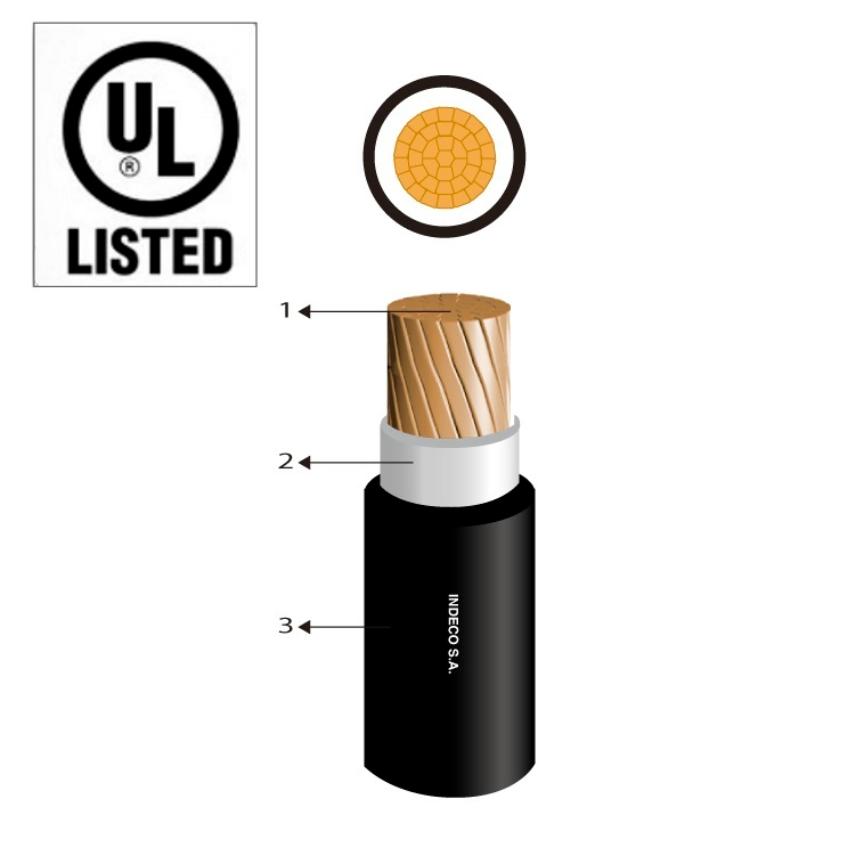

Construcción:

1. Conductor: Cobre blando, clase B.

2. Aislamiento: Polietileno reticulado XLPE antillama.

3. Cubierta externa: Compuesto de PVC antillama.



Principales características:

Excelentes propiedades contra el envejecimiento por calor. Resistente a la humedad, abrasión y a los rayos solares. Resistencia a los combustibles liquidos y al aceite segun UIC 895 OR. Resistencia al acido sulfurico segun SAE J1127. Resistente a la gasolina GR I segun UL 44.

Calibre:

Desde 14 AWG hasta 1000 kcmil.

Marcación:

E325679(UL) TC(XHHW-2) 600V 90°C - Calibre(Sección mm2) - INDECO S.A. SUN RES-DIR BUR-OIL RES I- 90°C jkt - Año - Metrado secuencial.

Embalaje:

En carretes de madera no retornables.

Color:

Aislamiento: Natural.

Cubierta externa: Negro, verde o a solicitud del cliente.



Normas internacionales aplicables

ASTM B8: Conductores de cobre cableados concéntricamente temple blando, semi-duro o duro.

UL 1277: Cables de energía y control en bandejas sin o con partes de fibra óptica.

UL 44: Aislamiento termoestable para alambres y cables.

IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 9.3: Ensayo de propagacion de llama -FT1 (muestra vertical).

SAE J1127: Norma para Cables en Vehiculos. Cable de la bateria Clausula 6.7 (Compatibilidad de fluidos) - Resistencia a Acido Sulfurico.

UIC 895 OR: Especificaciones tecnicas para el suministro de cables electricos aislados para vehiculos ferroviarios - Resistencia a aceites.

UL 44: Aislamiento termoestable para alambres y cables. Seccion 5.17: Resistencia a gasolina y aceite.

UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.

R=Dxf

R: Radio de curvatura una vez instalado (mm)

D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)

f: Factor multiplicativo; dado en la siguiente tabla:

Factor del Radio de Curvatura BT

Condiciones de Cálculo de Corriente B.T. AWG/kcmil – Unipolar 90 °C

BASADOS EN TABLAS 310.16 (EN DUCTO) Y 310.17 (AL AIRE) DEL NEC

Temperatura máxima del conductor: 90°C.
Los factores de corrección para distintas temperaturas ambiente diferentes a 30°C, ver tablas 310.16 y 310.17 del NEC.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Cobre Temple Blando
Material de aislamiento
XLPE Antillama
Cubierta exterior
PVC Antillama
Flexibilidad del conductor
Clase B ASTM B8

Características eléctricas

Características eléctricas

Tensión de operación
0.6 kV

Características de uso

Características de uso

No propagación de la llama
IEC 60332-1-2; FT1
Resistencia a aceites
UIC 895 OR
Resistencia a la gasolina
GR I - UL44
Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
