CAAI 0,6/1 kV Neutro AAAC Cubierto con Alumbrado Público

CAAI 0,6/1 kV Neutro AAAC Cubierto con Alumbrado Público CAAI 0,6/1 kV Neutro AAAC Cubierto con Alumbrado Público

CAAI 0,6/1 kV Neutro AAAC Cubierto con Alumbrado Público

Lee más
Encuentra Distribuidor Oficial
Contáctanos

Productos

Acciones

  • Productos

CAAI 0,6/1 kV 1x16+1x16+NA25 mm2

Nexans ref. P00015906-4 - País de referencia 10037283

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 1x25+1x16+NA25mm2

Nexans ref. P00038970-0 - País de referencia 10053440

  • Embalaje: Bobina



CAAI 0,6/1 kV 2x16+1x16+NA25 mm2

Nexans ref. P00015907-5 - País de referencia 10037284

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 2x25+1x16+NA25 mm2

Nexans ref. P00015909-4 - País de referencia 10037285

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 2x25+1x25+NA25 mm2

Nexans ref. P00033650-0

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 2x25+2x16+NA25 mm2

Nexans ref. P00018963-4 - País de referencia 10042853

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 2x35+1x16+NA25 mm2

Nexans ref. P00015910-5 - País de referencia 10037286

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 2x35+1x25+NA25 mm2

Nexans ref. P00031981-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 2x35+2x16+NA25 mm2

Nexans ref. P00020423-3 - País de referencia 10043321

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 2x50+1x25+NA35 mm2

Nexans ref. P00031982-3

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 2x50+2x16+NA50 mm2

Nexans ref. P00020424-4

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 2x70+1x25+NA50 mm2

Nexans ref. P00031983-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x120+1x16+NA70 mm2

Nexans ref. P00018051-6 - País de referencia 10044628

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x120+1x25+NA50 mm2

Nexans ref. P00027989-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x120+1x35+NA50 mm2

Nexans ref. P00028028-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x120+1x35+NA70 mm2

Nexans ref. P00034651-0

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x120+2x16+NA70 mm2

Nexans ref. P00032927-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x120+2x35+NA70 mm2

Nexans ref. P00034650-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x120+2x50+NA70 mm2

Nexans ref. P00028397-3

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x150+1x16+NA70 mm2

Nexans ref. P00033604-0

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x150+1x25+NA70 mm2

Nexans ref. P00034619-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x16+1x16+NA25 mm2

Nexans ref. P00015905-8 - País de referencia 10037280

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x25+1x16+NA25 mm2

Nexans ref. P00015879-8 - País de referencia 10037281

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x25+1x25+NA25 mm2

Nexans ref. P00033651-1 - País de referencia 10050738

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x25+2x16+NA25 mm2

Nexans ref. P00018964-4 - País de referencia 10042850

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x35+1x16+NA25 mm2

Nexans ref. P00015880-8 - País de referencia 10037282

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x35+1x25+NA25 mm2

Nexans ref. P00024336-3 - País de referencia 10048523

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x35+1x25+NA35 mm2

Nexans ref. P00028022-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x35+1x35+NA25 mm2

Nexans ref. P00020927-2

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x35+2x16+NA25 mm2

Nexans ref. P00018965-4 - País de referencia 10042852

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x35+2x16+NA50 mm2

Nexans ref. P00039693-0 - País de referencia 10054138

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x35+2x25+NA25 mm2

Nexans ref. P00031984-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x50+1x16+NA35 mm2

Nexans ref. P00015881-7 - País de referencia 10037287

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x50+1x25+NA35 mm2

Nexans ref. P00019760-6

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x50+1x35+NA35 mm2

Nexans ref. P00026901-3

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x50+2x25+NA35 mm2

Nexans ref. P00031987-3

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x70+1x16+NA50 mm2

Nexans ref. P00015911-8 - País de referencia 10037288

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x70+1x25+NA50 mm2

Nexans ref. P00020310-3 - País de referencia 10042438

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x70+2x25+NA50 mm2

Nexans ref. P00031988-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x95+1x16+NA50 mm2

Nexans ref. P00032299-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x95+1x16+NA70 mm2

Nexans ref. P00020869-6 - País de referencia 10045225

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x95+1x25+NA50 mm2

Nexans ref. P00034739-1

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x95+1x35+NA70 mm2

Nexans ref. P00037015-0 - País de referencia 10051510

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x95+2x16+NA50 mm2

Nexans ref. P00020213-5 - País de referencia 10039990

  • Embalaje: Cut to length (m)



CAAI 0,6/1 kV 3x95+2x25+NA50 mm2

Nexans ref. P00031989-1

  • Embalaje: Cut to length (m)



Descripción

Descripción

Aplicación

Para redes secundarias de distribución aérea urbana y rural, con tensiones hasta 1000 V.

NORMAS

PRODUCTO

NTP-IEC 60228; NTP 370.254; NTP 370.258; IEC 60228

ENSAYOS

IEC 60811-201; IEC 60811-401; IEC 60811-402; IEC 60811-501;
IEC 60811-502; IEC 60811-507; IEC 60811-511

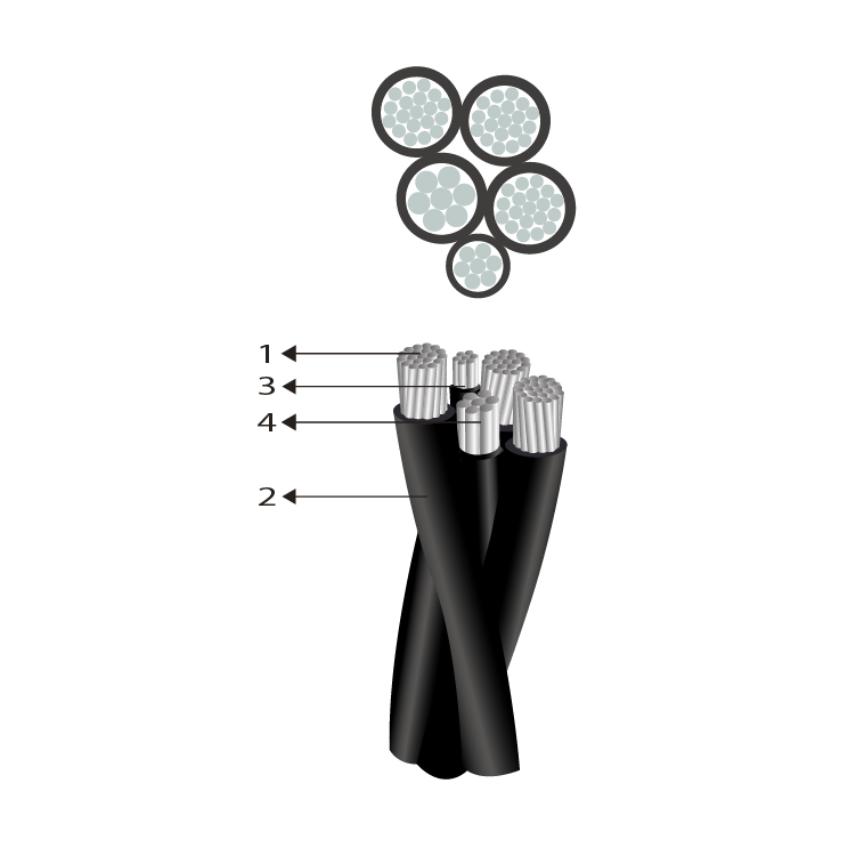

CONSTRUCCIÓN

1. Conductor: Aluminio compactado 1350, clase 2.

2. Aislamiento: Polietileno reticulado XLPE.

3. Alumbrado público: Aluminio 1350 - XLPE.

4. Neutro soporte aislado: AAAC - Aleación de aluminio 6201 - XLPE.

PRINCIPALES CARACTERÍSTICAS

Disminuye el hurto de energía, el polietileno reticulado permite mayor capacidad de corriente y alta resistencia de aislamiento, menor reactancia inductiva que con conductores desnudos, usados en líneas de distribución aérea. Mayor seguridad por la resistencia mecánica y dureza del aislamiento. No se requiere el uso de aisladores para su instalación. Resistente a la abrasión, intemperie y rayos solares.

SECCIÓN

Desde 16 mm2 hasta 150 mm2.

MARCACIÓN

INDECO BY NEXANS CAAI 0,6/1 kV - (Nro. fases x Sección) + (Nro. conductores x Sección alumbrado público) + NA (Sección neutro soporte) - Año - Metrado secuencial.

EMBALAJE

En carretes de madera no retornables.

COLOR

Negro, ver identificación de fases.

NORMAS DE PRODUCTO

NTP-IEC 60228: Conductores para cables aislados.

NTP 370.254: Cables para distribución aérea autosoportados aislados con XLPE para tensiones hasta e inclusive 0,6/1 kV.

NTP 370.258: Conductores con alambres redondos de aluminio cableados concéntricamente para líneas aéreas.

IEC 60228: Conductores para cables aislados.

NORMAS DE ENSAYO

IEC 60811-201: Medición del espesor de aislamiento.

IEC 60811-401: Métodos de envejecimiento térmico. Envejecimiento en horno de aire.

IEC 60811-402: Ensayo de absorción de agua.

IEC 60811-501: Ensayo para determinar las propiedades mecánicas del aislamiento y cubierta.

IEC 60811-502: Ensayo de contracción para aislamientos.

IEC 60811-507: Ensayo de alargamiento en caliente para materiales reticulados.

IEC 60811-511: Medición del índice de fluidez en caliente de los compuestos de polietileno.

Condiciones de Cálculo de Corriente - redes secundarias aéreas CAAI

CONDICIONES DE CÁLCULO DE CORRIENTE BASADOS EN ABNT NBR 8182

Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Velocidad del viento: Nula.
Intensidad de radiación solar: 1000 W/m2
Conductores aislados cableados (trenzados).



Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio 1350
Material de aislamiento
XLPE
Identificación de fases
Marcas con Nervaduras
Material del Neutro Soporte
AAAC - Conductores de Aleación de Aluminio 6201
Flexibilidad del conductor
Clase 2 IEC 60228
Forma del conductor
Cableado Compactado

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U (Um)
0.6/ 1 (1.2) kV
Rigidez dieléctrica
4.0 kV
Tiempo Rigidez Dielectrica Vca al aislamiento
5 min.

Características de uso

Características de uso

Factor de curvatura una vez instalado
4 (xD)
Resistencia a Radiación Ultravioleta
Sí
Temperatura máxima operación
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
