XLPE/NC; ICEA S-94-649 - RETIE

Aplicación

Distribución y subtransmisión subterránea de energía. Como alimentadores de transformadores en sub-estaciones. En centrales eléctricas, instalaciones industriales y de maniobra, en urbanizaciones e instalaciones mineras, en lugares secos o húmedos.

NORMAS

PRODUCTO

ASTM B231; ASTM B8; ICEA S-94-649

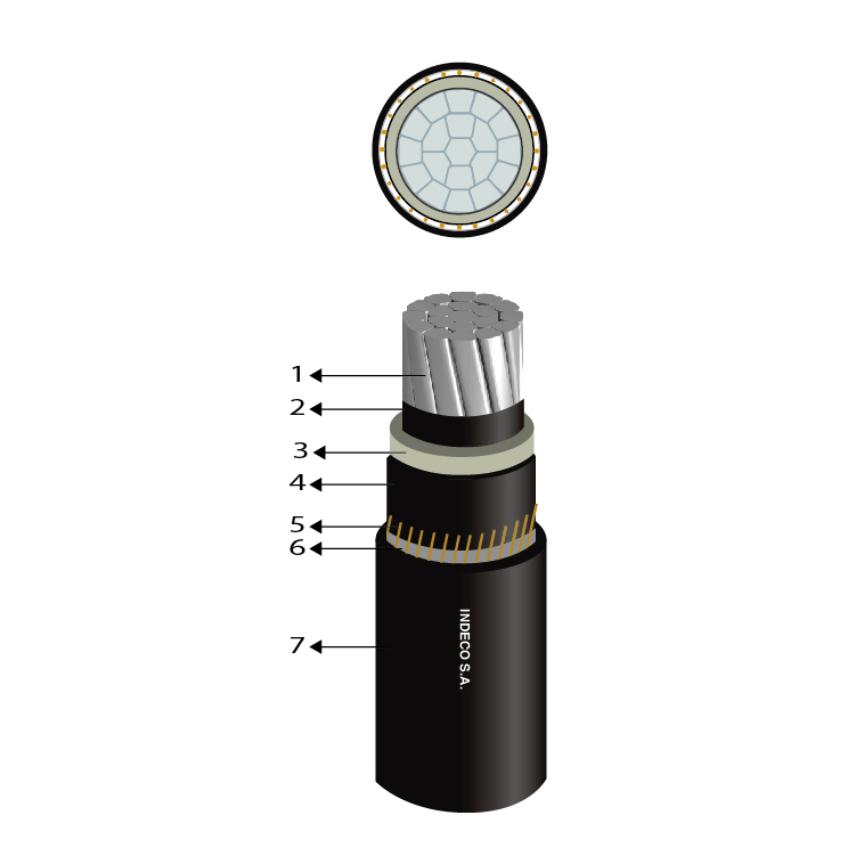

CONSTRUCCIÓN

1. Conductor: Cobre blando compactado o Aluminio compactado 1350, clase B.

2. Semi-conductor interno: Compuesto extruído.

3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).

4. Semi-conductor externo: Compuesto extruído pelable.

Estos tres últimos componentes extruidos en CV (vulcanización continua) de triple extrusión en el proceso de curado en seco.

5. Conductor concéntrico: Alambres de cobre colocados helicoidalmente neutro concéntrico de acuerdo a la norma ICEA S-94-649 al 33% o 100%.

6. Cinta: Poliester.

7. Cubierta externa: Compuesto de PVC o Polietileno (LLDPE / HDPE).

PRINCIPALES CARACTERÍSTICAS

Excelentes propiedades contra el envejecimiento por calor. Nivel de aislamiento de 100 % o 133 %. Resistencia a la abrasión y húmedad. Adecuada resistencia a las grasas y aceites. No propaga la llama.

CALIBRE

Desde 2 AWG hasta 1000 kcmil.

NIVEL DE TENSIÓN

Desde 5 kV hasta 46 kV.

MARCACIÓN

(Simbolo Rayo) - INDECO BY NEXANS - (Nomenclatura Producto) - CPT - (CU o AL) - XLPE - (Temperatura maxima de operación) - (Espesor Nominal Aislamiento) - (Voltage) - (Nivel de Aislamiento) - (Sección Conductor) - (Año) - (Secuencial)

EMBALAJE

En carretes de madera no retornables.

COLOR

Aislamiento: Natural.

Cubierta externa: Negro o rojo.

NORMAS DE PRODUCTO

ASTM B231: Conductores de Aluminio 1350 cableados concéntricamente.

ASTM B8: Conductores de cobre cableados concentricamente temple blando, semi-duro o duro.

ICEA S-94-649: Cables con neutro concentrico desde 5 kV hasta 46 kV
