XLPE/S; ICEA S-93-639 - RETIE
Descripción
Descripción
Aplicación
Distribución de energía en media tensión. Como alimentadores de transformadores en sub-estaciones. En centrales eléctricas, instalaciones industriales y de maniobra, en urbanizaciones e instalaciones mineras, en lugares secos o húmedos.
NORMAS
PRODUCTO
ASTM B231; ASTM B8; ICEA S-93-639
ENSAYO
ICEA S-93-639
CONSTRUCCIÓN

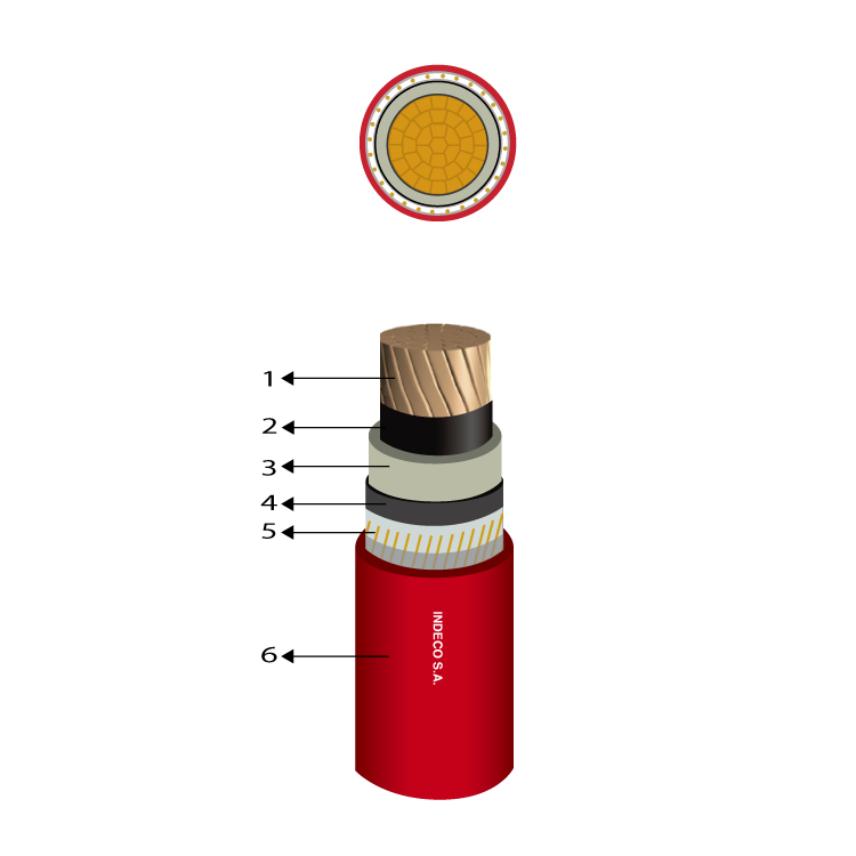

1. Conductor: Cobre suave cableado concéntrico, comprimido o compactado o Aluminio 1350.
2. Semi-conductor interno: Compuesto extruído.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant) o EPR.
4. Semi-conductor externo: Compuesto extruído pelable.
Estos tres últimos componentes extruidos en CV (vulcanización continua) de triple extrusión en el proceso de curado en seco.
5. Pantalla metálica: Cinta de cobre y/o Alambres de cobre.
6. Cubiertas externas: Compuesto de PVC o Polietileno (LLDPE / HDPE).
PRINCIPALES CARACTERÍSTICAS
Excelentes propiedades contra el envejecimiento por calor. Nivel de aislamiento de 100 % o 133 %. Resistencia a la abrasión y humedad. Adecuada resistencia a grasas y aceites.
CALIBRE
Desde 2 AWG hasta 1000 kcmil.
NIVEL DE TENSIÓN
Desde 5 kV hasta 46 kV.
MARCACIÓN
(Simbolo Rayo) - INDECO BY NEXANS - (Nomenclatura Producto) - CPT - (CU o AL) - XLPE - (Temperatura maxima de operación) - (Espesor Nominal Aislamiento) - (Voltage) - (Nivel de Aislamiento) - (Sección Conductor) - (Año) - (Secuencial)
EMBALAJE
En carretes de madera no retornables.
COLOR
Aislamiento: Natural.
Cubierta externa: Negro o rojo.
NORMAS DE PRODUCTO
ASTM B231: Conductores de Aluminio 1350 cableados concéntricamente.
ASTM B8: Conductores de cobre cableados concentricamente temple blando, semi-duro o duro.
ICEA S-93-639: Cable de energía apantallado de 5 - 46 kV para uso en distribución y transmisión de energía eléctrica.
NORMAS DE ENSAYO
ICEA S-93-639: Cable de energia apantallado de 5 - 46 kV para uso en distribución y transmisión de energia eléctrica. Sección 9.4.2: Ensayo de inmersión en aceite.
Condiciones de Cálculo de Corriente: Conductor de Cobre Unipolar AWG/kcmil M.V.; 90°C
VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN NEC 2023:
TABLA 315.60(C)(3) (Al aire en formación plana)
TABLA 315.60(C)(1) (Al aire en formación triangular)
TABLA 315.60(C)(15) (Directamente enterrado en formación plana)
TABLA 315.60(C)(19) (Directamente enterrado en formación triangular)
TABLA 315.60(C)(11) (En ducto enterrado)
Distancia mínima entre fases en formación plana circuito trifásico: 190 mm.
Temperatura máxima del conductor: 90°C.
Temperatura del terreno: 20°C.
Temperatura ambiente: 40°C.
Profundidad de tendido: 0,9 m.
Resistividad térmica del terreno: 0,9 K.m/W.
Condiciones de Cálculo de Corriente: Conductor de Aluminio de Unipolar AWG/kcmil M.V.; 90°C
VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN NEC:
TABLA 315.60(C)(4) (Al aire en formación plana)
TABLA 315.60(C)(2) (Al aire en formación triangular)
TABLA 315.60(C)(16) (Directamente enterrado en formación plana)
TABLA 315.60(C)(20) (Directamente enterrado en formación triangular)
Distancia mínima entre fases en formación plana circuito trifásico: 190 mmm.
Temperatura máxima del conductor: 90°C.
Temperatura del terreno: 20°C.
Temperatura ambiente: 40°C.
Profundidad de tendido: 0,9 m.
Resistividad térmica del terreno: 0,9 K.m/W.
RECOMENDACIÓN - ACCESORIOS CABLES M.T.
La información técnica aquí presentada es para fines referenciales. Las dimensiones reales y los detalles de construcción estarán disponibles únicamente con los informes de prueba de cada orden de fabricación. Para productos "Make To Stock", se recomienda medir las dimensiones relevantes directamente en el cable. Nexans no asumirá responsabilidad por la selección del conector.
CABLES CON CUBIERTA DE POLIETILENO
Considerar caracteristica Baja Densidad de Humos de la IEC 61034-2 solo para los cables con chaqueta Roja.
